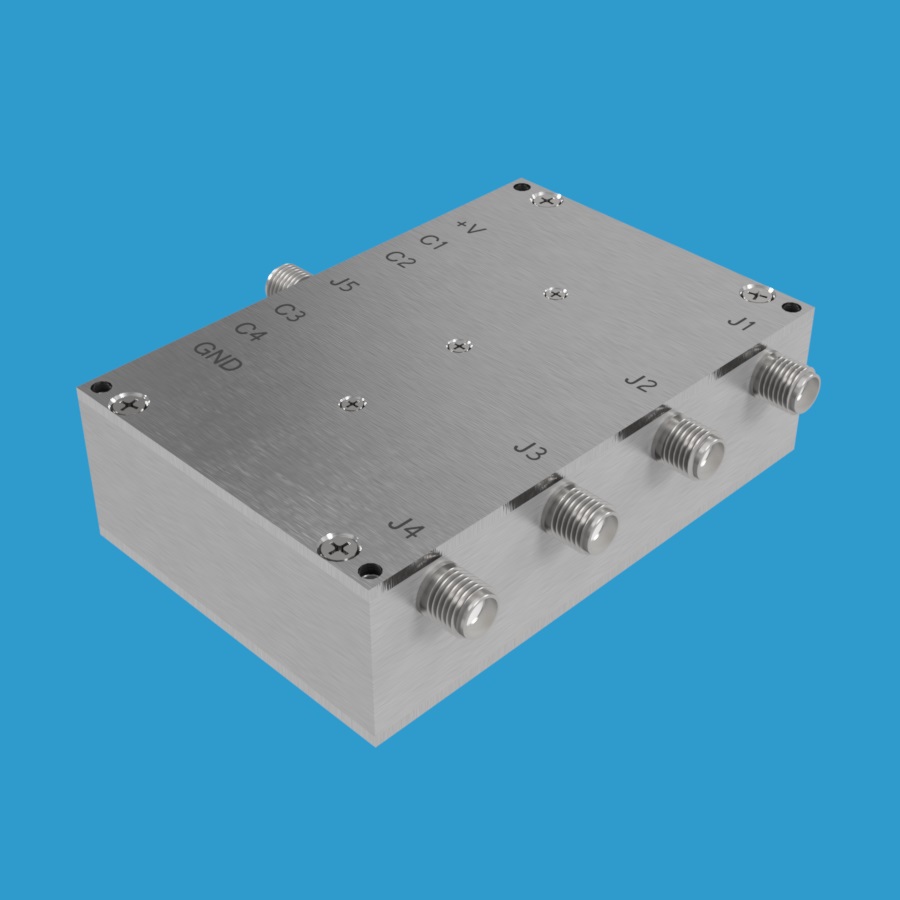

JFW Industries 50S-884 1P4T固态射频开关
品牌: JFW Industries
型号: 50S-884
JFW Industries 50S-884是一款50欧姆固态1P4T射频开关，工作频率范围50-2000 MHz，采用反射式设计，配备SMA母头连接器，支持TTL控制逻辑，切换速度5微秒，适用于多种射频信号切换应用。
产品详情
产品概述
JFW Industries 50S-884是一款高性能50欧姆固态1P4T射频开关，工作频率覆盖50-2000 MHz，额定射频输入功率为+13dBm。该开关采用反射式设计，未使用的端口将自动设置为反射状态，确保系统的信号隔离与完整性。
主要技术参数
- 阻抗：50欧姆
- 配置：1P4T固态射频开关
- 类型：反射式（Reflective）
- 频率范围：50-2000 MHz
- 切换速度：5 μs
- 射频连接器：SMA母头
- 控制逻辑：TTL电平
- 额定射频输入功率：+13dBm
控制方式
该1P4T射频开关配备四条独立控制线，每条控制线均通过TTL信号电平进行激活控制，便于与数字控制系统集成，实现精确且快速的射频信号路由切换。
产品特点
- 固态设计，可靠性高，使用寿命长
- 反射式架构，未使用端口自动反射
- 宽频率覆盖，适用于多种射频应用场景
- 标准SMA母头连接器，便于系统集成
- TTL兼容控制接口，易于数字系统驱动
