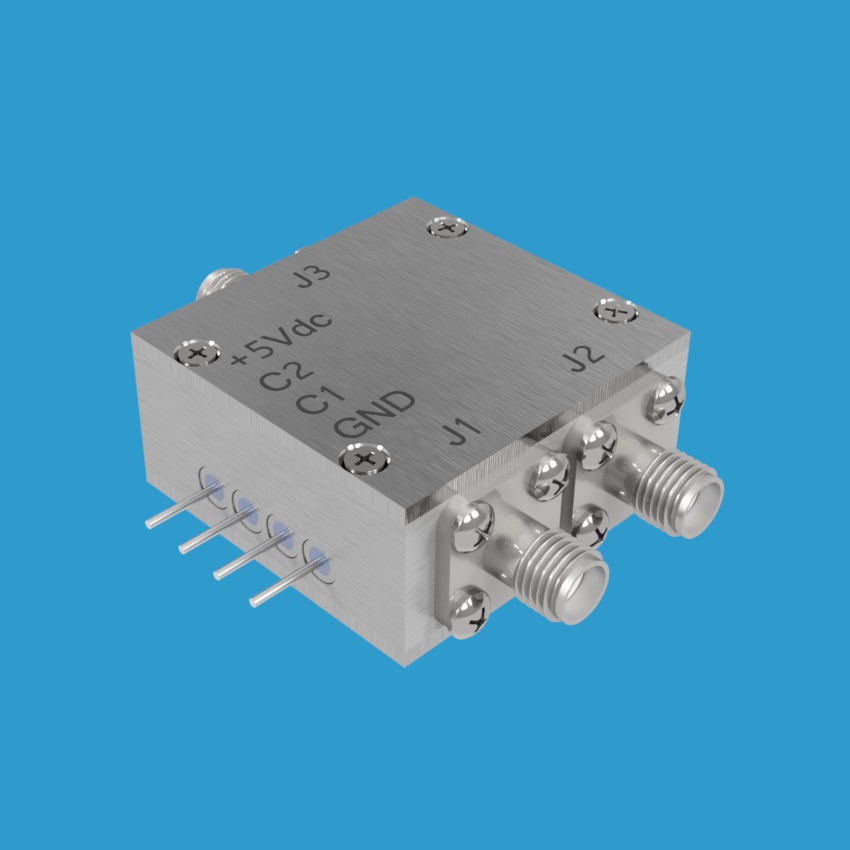

JFW 50S-976 1P2T固态射频开关 700-4300 MHz
品牌: JFW Industries
型号: 50S-976
JFW 50S-976是一款50欧姆1P2T固态射频开关，工作频率范围700-4300 MHz，额定射频输入功率+10 dBm，开关速度5微秒，采用SMA母头连接器与TTL控制逻辑，适用于多种射频信号切换场景。
产品详情
产品概述
JFW Industries推出的50S-976是一款高性能50欧姆固态1P2T射频开关，工作频率覆盖700-4300 MHz，额定射频输入功率为+10 dBm。该开关采用反射式（Reflective）设计，未使用端口自动设置为反射状态，确保信号完整性。
主要技术参数
- 阻抗：50 Ohm
- 配置：1P2T（单刀双掷）固态射频开关
- 开关类型：反射式（Reflective）
- 频率范围：700 - 4300 MHz
- 额定射频输入功率：+10 dBm
- 开关速度：5 μs
- 射频连接器：SMA母头（50 Ohm）
- 控制逻辑：TTL电平
- 控制线路：两路独立控制线，每路通过TTL信号电平激活
设计特点
50S-976采用固态半导体技术，无机械触点，具有使用寿命长、开关速度快、可靠性高等优势。两路TTL控制线路设计使信号路径切换灵活便捷，可轻松集成至自动化测试系统与射频信号路由平台。
典型应用
- 无线通信系统中的天线切换
- 射频测试与测量设备
- 信号路由与分配系统
- 基站与中继站设备
- 军事及航空航天射频系统
