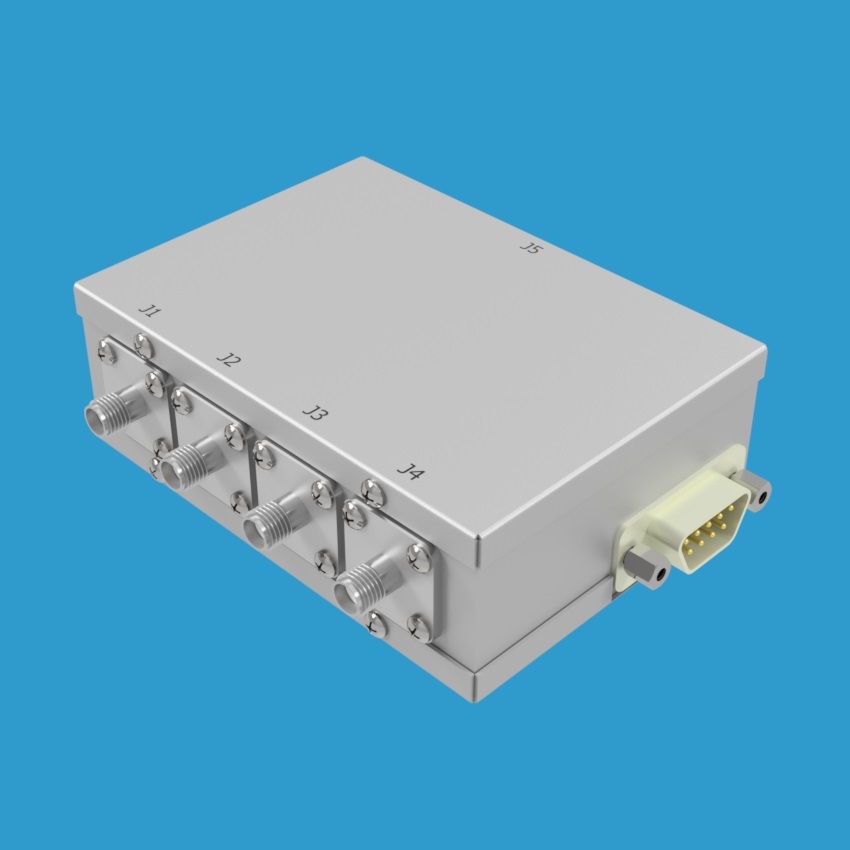

JFW Industries 50S-1035 1P4T固态射频开关

产品概述

JFW Industries 50S-1035 是一款阻抗为 50 欧姆的固态 1P4T（单刀四掷）射频开关，工作频率范围覆盖 20 至 4300 MHz。该开关采用反射式设计，未使用的端口将自动设置为反射状态。

核心特性

• 射频输入功率：在 20 MHz 时额定为 +20 dBm，在 100 MHz 及以上频率时额定为 +30 dBm（即 1 瓦）。
• 连接器类型：配备 50 欧姆 SMA 母头射频连接器。
• 控制逻辑：具备四条控制线，每条控制线均通过 TTL 信号电平进行激活。
• 开关速度：20 微秒（uS）。
• 开关类型：反射型（Reflective）。
