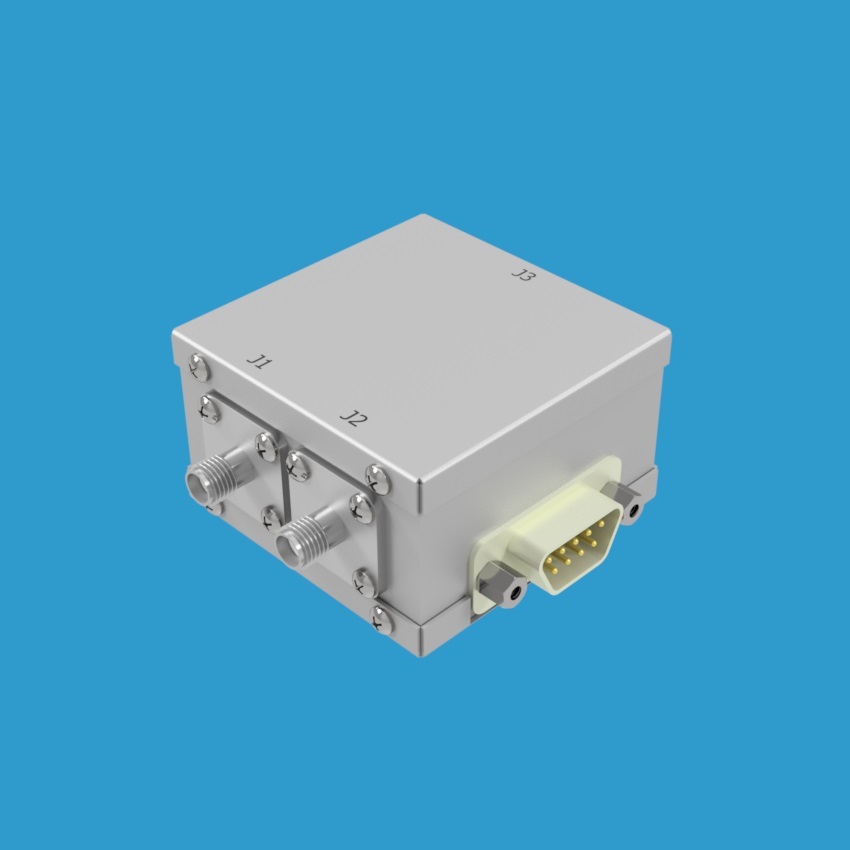

JFW 50S-1163 1P2T固态射频开关

产品概述

JFW Industries 50S-1163 是一款 50 欧姆的 1P2T 固态射频开关，工作频率范围为 20-4300 MHz。该开关采用反射型设计，未使用的端口将设置为反射状态，适用于广泛的射频信号切换与路由应用。

主要特性

• 阻抗：50 欧姆
• 配置：1P2T 固态射频开关
• 类型：反射型（Reflective）
• 频率范围：20-4300 MHz
• 切换速度：20 μs
• 射频连接器：SMA 母头
• 控制逻辑：TTL 信号电平

射频功率额定值

该射频开关具有出色的功率处理能力：

• 在 20 MHz 时，额定射频输入功率为 +20 dBm
• 在 100 MHz 及以上频率时，额定射频输入功率为 +30 dBm（即 1 瓦）

控制方式

该 1P2T 射频开关配备两条控制线，每条控制线均通过 TTL 信号电平进行激活控制，便于与数字系统集成，实现快速、可靠的开关切换操作。
