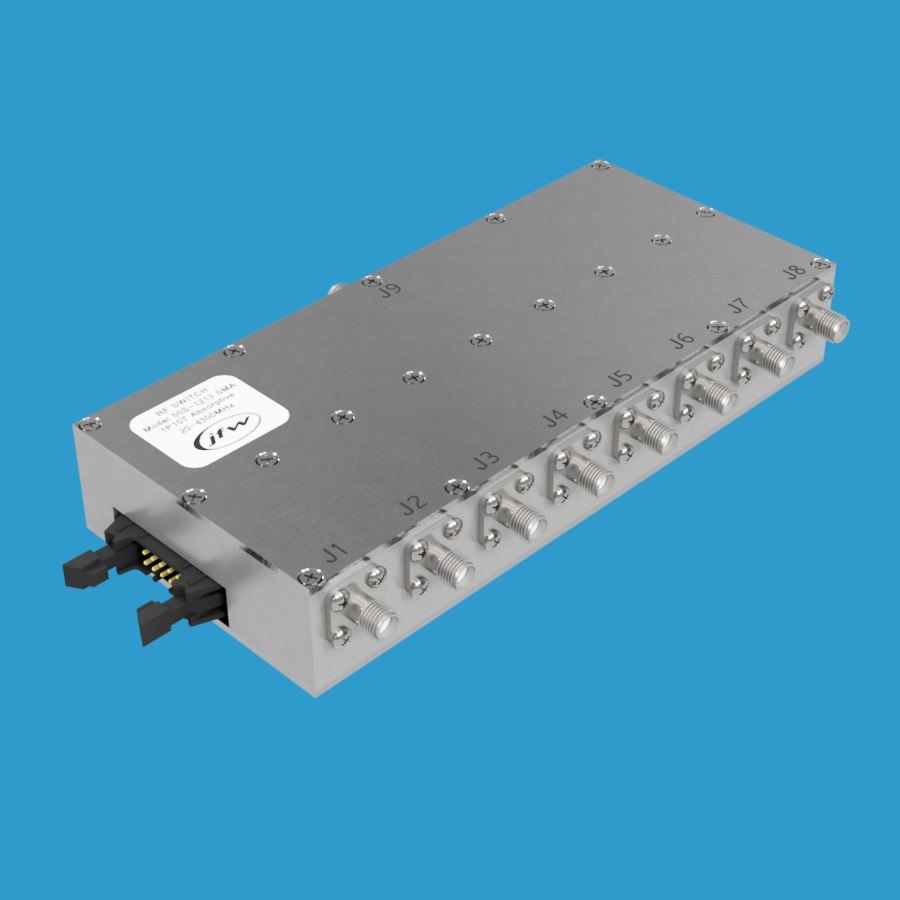

JFW Industries 50S-1199 1P8T固态射频开关

产品概述

JFW 50S-1199 是一款 50 欧姆的固态 1P8T 射频开关，工作频率范围为 20-4300 MHz。该开关采用反射型设计，未使用的端口将自动设置为反射状态，确保信号路径的稳定性与可靠性。

核心特性与参数

• 阻抗：50 Ohm
• 配置：1P8T（单刀八掷）固态射频开关
• 开关类型：反射型（Reflective）
• 频率范围：20-4300 MHz
• 切换速度：20 µs
• 射频连接器：SMA 母头
• 控制逻辑：TTL 信号电平（配备四条 BCD 控制线）

射频功率容量

该射频开关具备出色的功率处理能力：

• 在 20 MHz 频率下，额定射频输入功率为 +20 dBm。
• 在 100 MHz 及以上频率下，额定射频输入功率可达 +30 dBm（即 1 瓦）。

控制与接口

50S-1199 1P8T 射频开关提供四条 BCD 控制线，每条控制线均通过 TTL 信号电平进行激活与控制，便于与各类数字控制系统无缝集成。
