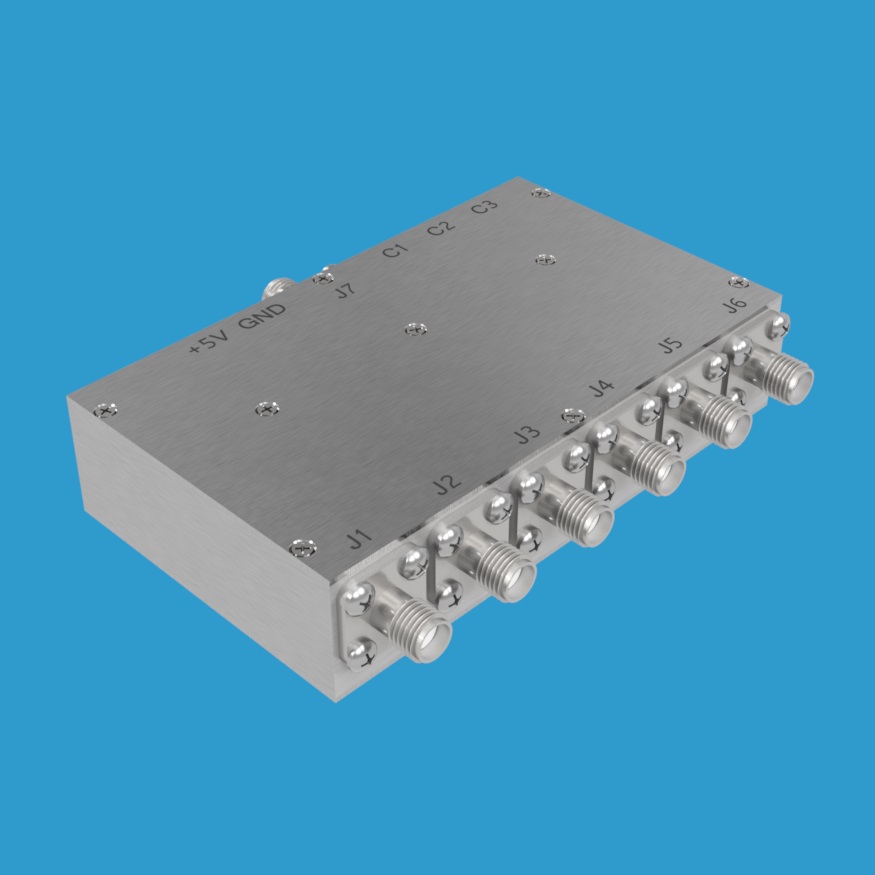

JFW Industries 50S-847 1P6T 固态射频开关 50-2000 MHz

产品概述

JFW Industries 50S-847（型号50S-0847）是一款50欧姆固态1P6T射频开关，工作频率范围为50-2000 MHz，额定射频输入功率为+10 dBm。该开关采用吸收式设计（即自终端型），未使用的端口将自动以50欧姆阻抗终端匹配，有效减少信号反射。

主要特性

• 配置类型：1P6T（单刀六掷）固态射频开关
• 阻抗：50 Ohm
• 开关类型：吸收式（自终端），未使用端口自动50 Ohm终端匹配
• 频率范围：50-2000 MHz
• 切换速度：1 μs
• 额定射频输入功率：+10 dBm

接口与控制

• 射频连接器：SMA母头（SMA Female）
• 控制逻辑：TTL信号电平
• 控制线路：3条BCD（二进制编码十进制）控制线，每条控制线通过TTL信号电平激活

应用领域

该1P6T射频开关适用于需要在多个射频通道之间快速切换的测试测量系统、通信设备、信号路由及自动化测试平台等应用场景。其吸收式设计确保未选通端口的信号完整性，是高频射频系统中可靠的路由解决方案。
