JFW Industries 50S-1075 1P4T 固态射频开关

产品概述

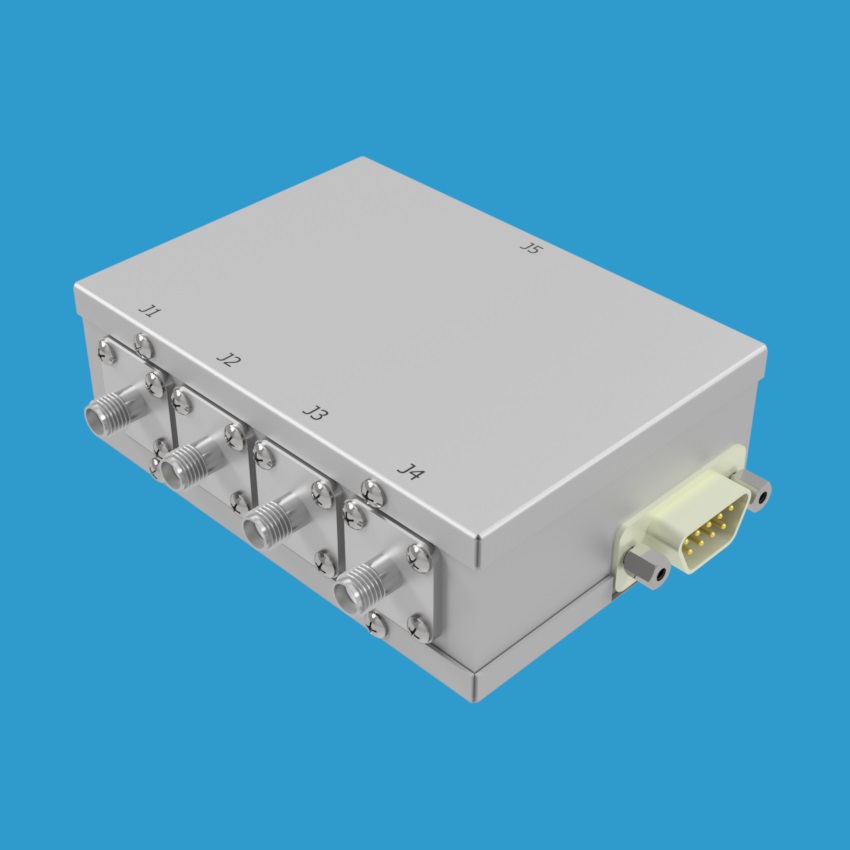

JFW Industries 型号 50S-1075 是一款50欧姆的1P4T（单刀四掷）固态射频开关，工作频率范围覆盖 20-4300 MHz。该开关采用吸收式（即自终端）设计，未使用的端口会自动以50欧姆阻抗终端，有效减少信号反射。

核心特性

• 阻抗：50 Ohm
• 配置：1P4T 固态射频开关
• 类型：吸收式（自终端）
• 频率范围：20-4300 MHz
• 切换速度：10 μs
• 射频连接器：SMA 母头
• 控制逻辑：TTL 信号电平

性能参数

该射频开关在 20 MHz 频率下的额定射频输入功率为 +20 dBm，在 100 MHz 及以上频率时可达 +30 dBm（即 1 瓦）。设备配备四根控制线，每根控制线均通过 TTL 信号电平进行激活与控制，确保精准高效的射频路径切换。
