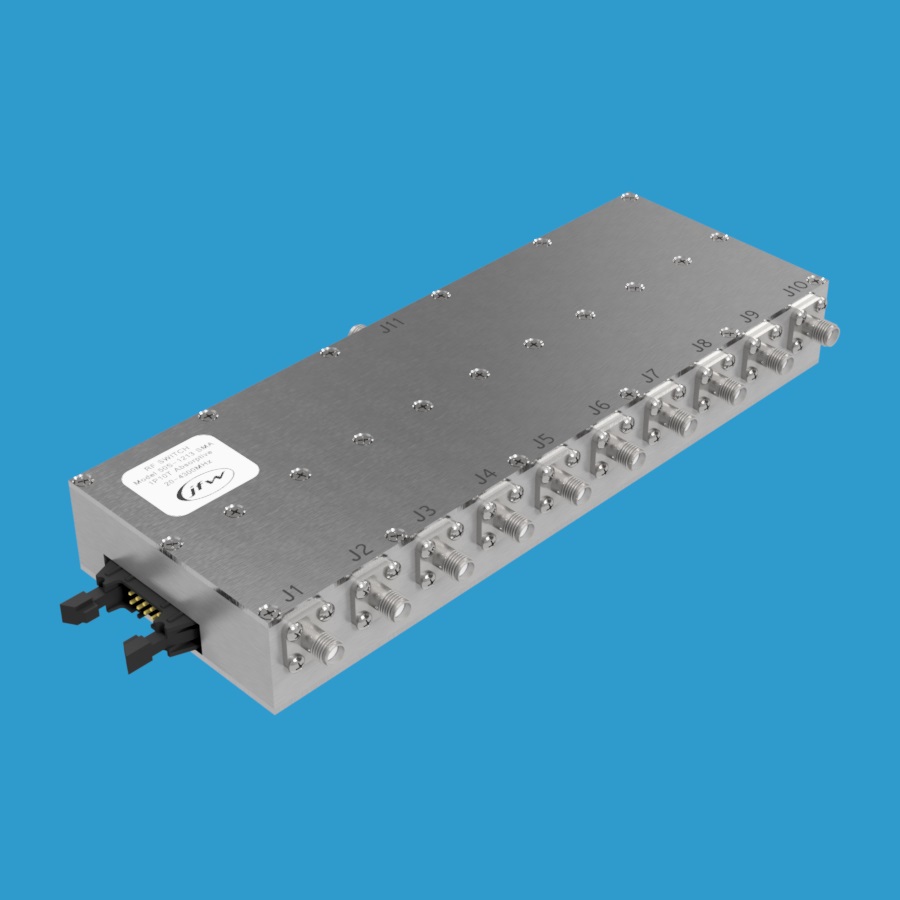

JFW 50S-1213 1P10T固态射频开关 20-4300 MHz
品牌: JFW Industries
型号: 50S-1213
JFW 50S-1213是一款50欧姆固态1P10T射频开关，工作频率覆盖20-4300 MHz，采用吸收式自终端设计，配备SMA母头连接器，支持TTL电平BCD控制，适用于多通道射频信号切换系统。
产品详情
产品概述
JFW 50S-1213 是一款50欧姆固态1P10T射频开关，工作频率范围为20-4300 MHz。该产品采用吸收式（自终端）设计，未使用的端口将自动以50欧姆阻抗进行终端匹配，有效减少信号反射，确保系统信号完整性。
主要特性
- 频率范围：20-4300 MHz
- 阻抗：50欧姆
- 配置：1P10T（单刀十掷）固态射频开关
- 开关类型：吸收式（自终端）
- 射频输入功率：20 MHz时额定+20dBm，100 MHz及以上额定+30dBm（1瓦）
- 切换速度：20 μs
- 控制逻辑：TTL电平
- 控制方式：四条BCD（二进制编码十进制）控制线
- 射频连接器：50欧姆SMA母头
设计特点
该射频开关具备四条BCD控制线，每条控制线通过TTL信号电平激活，可实现对十个射频通道的精确切换控制。吸收式设计使得未选通端口自动完成50欧姆终端匹配，无需额外的终端负载，简化了系统集成设计。
应用领域
JFW 50S-1213 广泛应用于射频信号路由、自动测试测量系统、通信基站、多通道射频切换矩阵及仪器仪表等场景，适用于需要在多个射频通道之间进行快速、可靠切换的系统设计。
