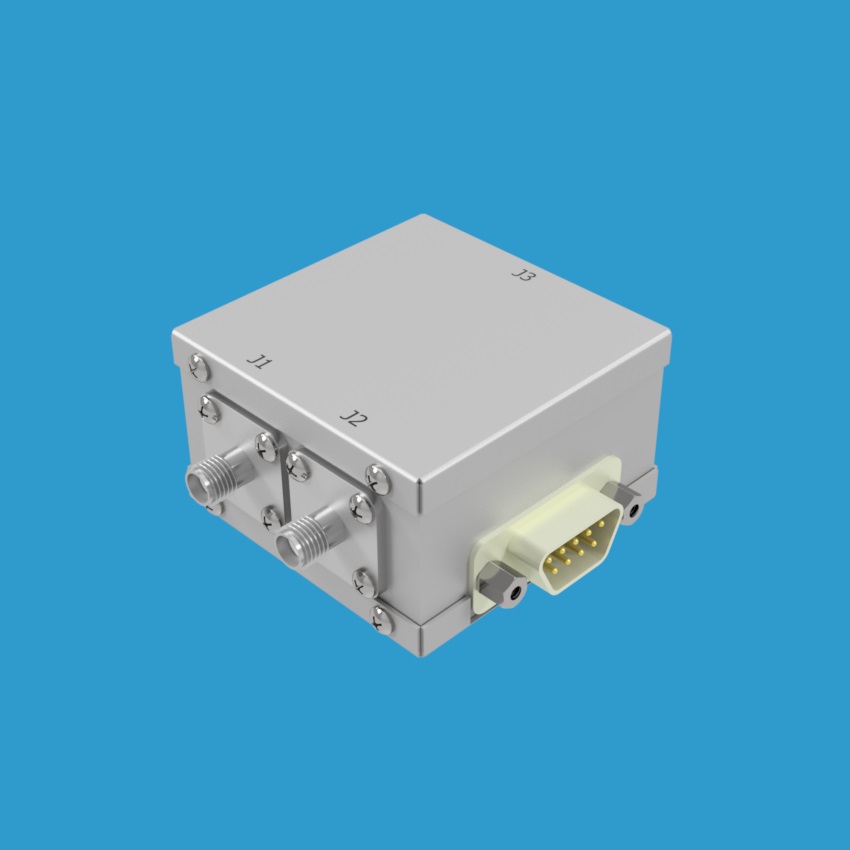

JFW Industries 50S-1220 1P2T固态射频开关
品牌: JFW Industries
型号: 50S-1220
JFW Industries 50S-1220是一款50欧姆固态1P2T射频开关，工作频率范围为20-4300 MHz。采用吸收式（自终端）设计，配备SMA母头连接器，支持TTL控制逻辑，切换速度为10微秒。
产品详情
产品概述
JFW Industries 50S-1220 是一款50欧姆固态1P2T（单刀双掷）射频开关，工作频率范围为20-4300 MHz。该射频开关采用吸收式（即自终端）设计，未使用的端口将自动以50欧姆阻抗进行终端匹配，有效减少信号反射。
射频功率
该开关在20 MHz时的额定射频输入功率为+20 dBm，在100 MHz及以上频率时可承受+30 dBm（即1瓦）的输入功率。
控制方式
该1P2T射频开关具有两条控制线，每条控制线通过TTL信号电平进行激活控制。
产品规格
- 型号：50S-1220
- 品牌：JFW Industries
- 阻抗：50 Ohm
- 配置：1P2T 固态射频开关
- 类型：吸收式（自终端）
- 频率范围：20-4300 MHz
- 切换速度：10 µs
- 射频连接器：SMA 母头
- 控制逻辑：TTL
