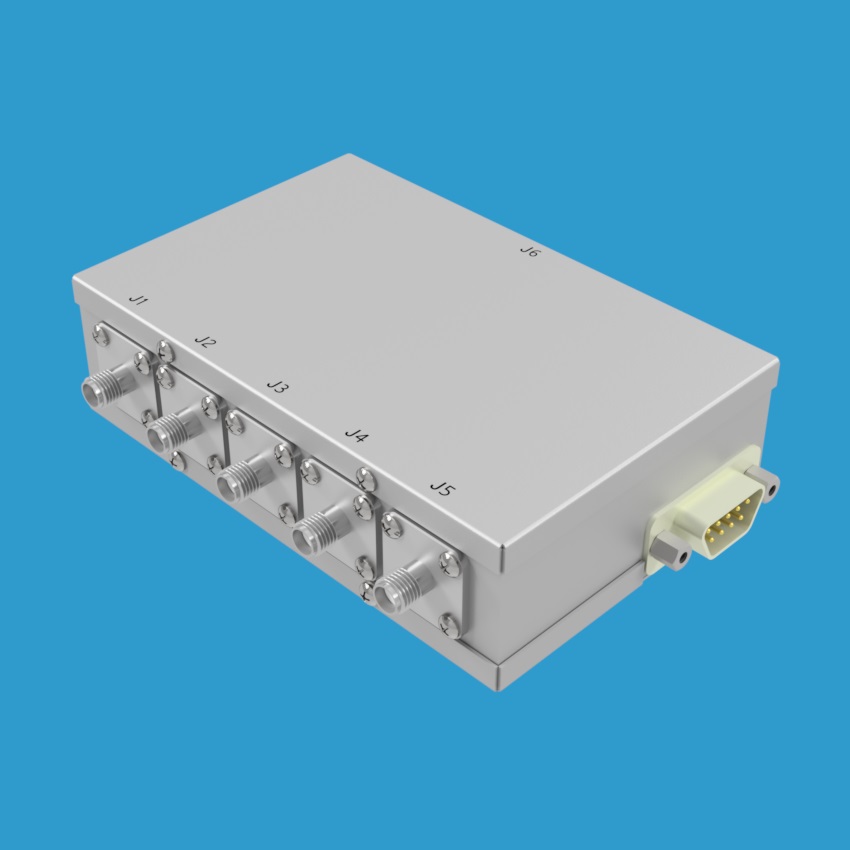

JFW Industries 50S-1221 1P5T固态射频开关

产品概述

JFW Industries 推出的 50S-1221 是一款高性能的50欧姆固态 1P5T（单刀五掷）射频开关，工作频率范围覆盖 20 MHz 至 4300 MHz。该开关采用吸收式（自端接）设计，未使用的端口会自动端接至50欧姆阻抗，有效减少信号反射。

核心特性

• 频率范围：20-4300 MHz
• 阻抗：50 Ohm
• 配置类型：1P5T 固态射频开关
• 开关类型：吸收式（自端接）
• 切换速度：10 μs
• 射频连接器：提供 SMA 母头或 N 型母头可选
• 控制逻辑：TTL 信号电平控制（5条控制线）

射频功率容量

该射频开关具备优异的功率处理能力：

• 在 20 MHz 频率下，额定射频输入功率为 +20 dBm。
• 在 100 MHz 及以上频率，额定射频输入功率高达 +30 dBm（即 1 瓦特）。

控制与接口

50S-1221 1P5T 射频开关配备五条独立的控制线，每条控制线均通过 TTL 信号电平进行激活与控制，确保与各类数字控制系统的无缝集成与快速响应。
