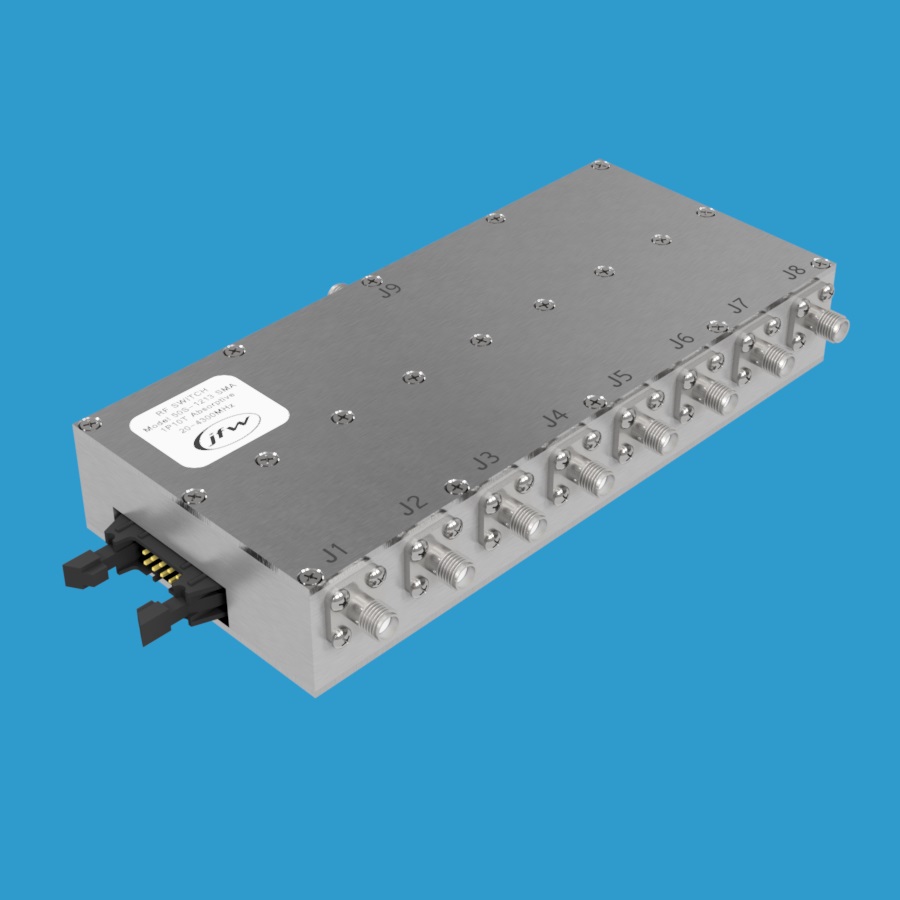

JFW Industries 50S-1310 1P8T固态射频开关
品牌: JFW Industries
型号: 50S-1310
JFW 50S-1310是一款50欧姆1P8T固态射频开关，工作频率覆盖20-4300 MHz，采用吸收式自终端设计，配备SMA母头连接器，支持TTL/BCD逻辑控制，切换速度10微秒，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW Industries 50S-1310是一款高性能的50欧姆1P8T固态射频开关，工作频率范围为20-4300 MHz。该开关采用吸收式（自终端）设计，未使用的端口将自动以50欧姆阻抗进行终端匹配，有效减少信号反射，确保系统信号完整性。
主要特性
- 频率范围：20-4300 MHz
- 阻抗：50 Ohm
- 配置：1P8T（单刀八掷）固态开关
- 开关类型：吸收式（自终端）
- 切换速度：10 μs
- 射频连接器：SMA母头
- 控制逻辑：TTL电平，四条BCD控制线
射频功率容量
- 20 MHz时：+20 dBm
- 100 MHz及以上：+30 dBm（1瓦）
控制方式
该1P8T射频开关配备四条BCD（二进制编码十进制）控制线，每条控制线通过TTL信号电平进行激活，便于与数字控制系统集成，实现快速、精确的通道切换。
应用领域
该产品广泛适用于无线通信系统、射频测试与测量设备、信号路由系统、基站天线切换以及其他需要多通道高频信号切换的工业和科研场景。
