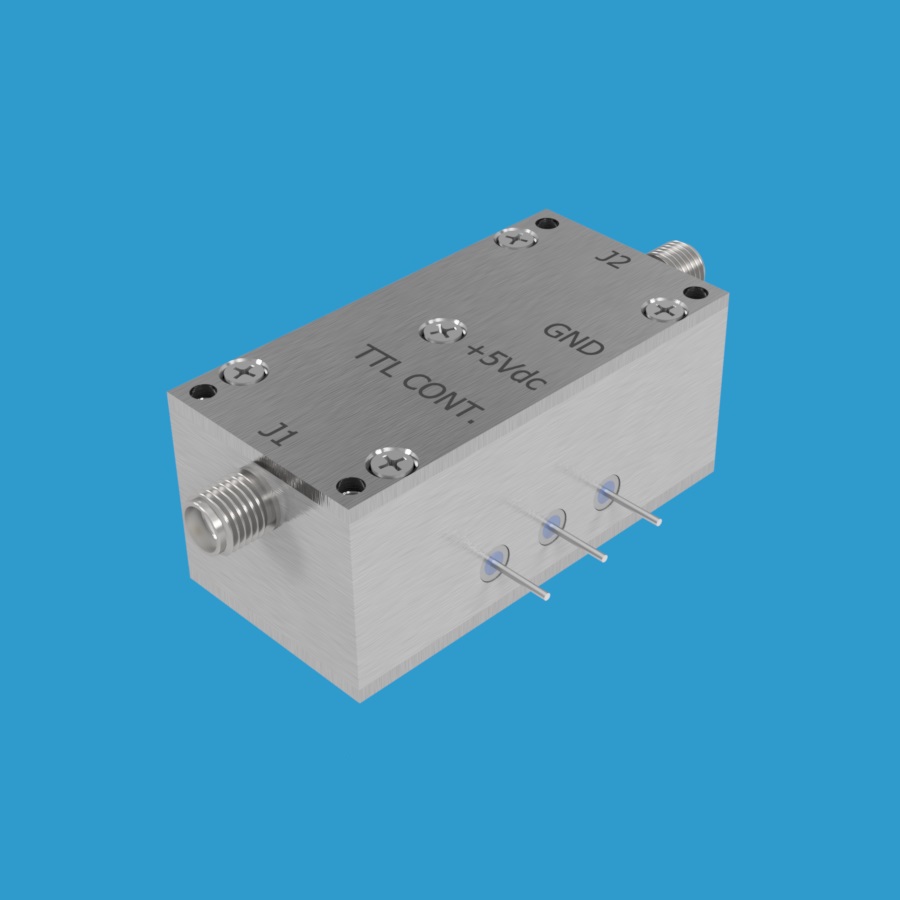

JFW 50S-1337 1P1T固态射频开关 800-3000MHz

产品概述

JFW 50S-1337是一款50欧姆1P1T固态射频开关，工作频率范围为800-3000 MHz，额定射频功率为+20dBm。该射频开关采用吸收式设计（即自终端型），在OFF状态下，两个端口均自动设置为50欧姆阻抗匹配，确保信号完整性。

技术特性

• 阻抗：50 Ohm
• 配置：1P1T（单刀单掷）固态射频开关
• 开关类型：吸收式（自终端）
• 频率范围：800-3000 MHz
• 切换速度：0.5 μs
• 射频功率：+20dBm
• 射频连接器：SMA母头（50 Ohm）
• 控制逻辑：TTL信号电平
• 控制线路：单路控制线，通过TTL信号激活

工作原理

该1P1T射频开关具有一条控制线路，通过TTL信号电平进行激活控制。当开关处于OFF（关闭）状态时，两个端口均自动端接至50欧姆阻抗，有效避免信号反射，保证系统的射频性能稳定性。

应用领域

该产品广泛应用于射频测试系统、通信设备、信号路由切换以及自动化测试设备等需要高可靠性射频信号切换的场景。
