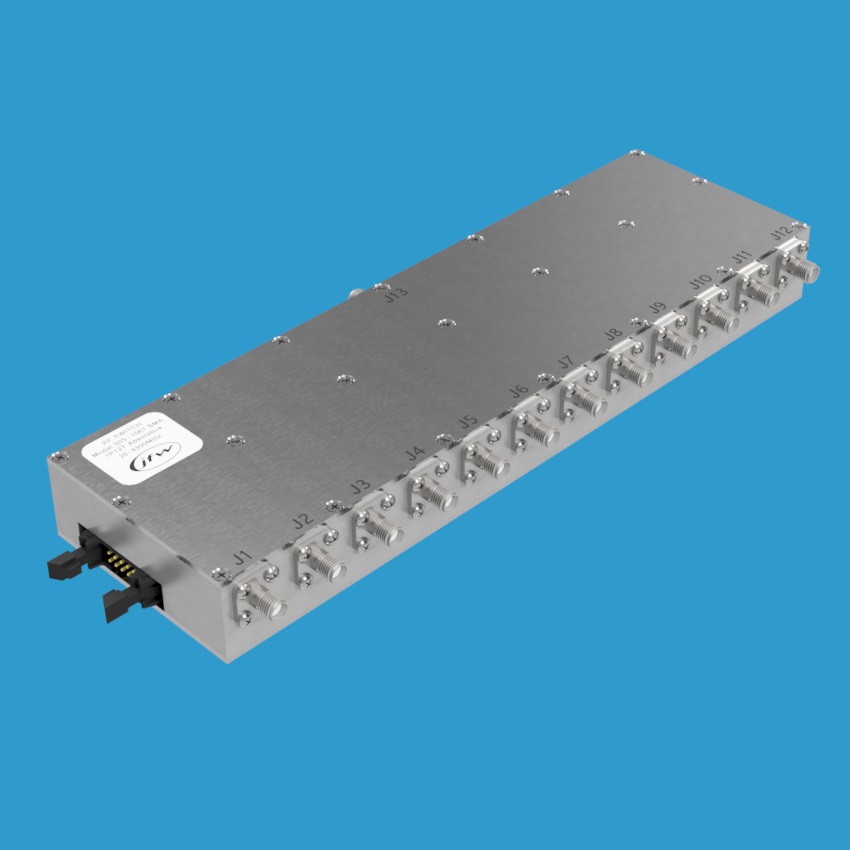

JFW Industries 50S-1567 1P12T固态射频开关
品牌: JFW Industries
型号: 50S-1567
JFW 50S-1567是一款50欧姆1P12T固态射频开关，工作频率范围20-4300 MHz，采用吸收式（自端接）设计，配备SMA母头连接器，支持TTL逻辑控制，切换速度20 μs，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW Industries 50S-1567 是一款高性能50欧姆固态1P12T射频开关，工作频率覆盖20-4300 MHz。该产品采用吸收式（自端接）设计，未使用的端口将自动端接至50欧姆阻抗，有效减少信号反射，确保系统稳定性。
主要特性
- 配置：1P12T固态射频开关
- 频率范围：20-4300 MHz
- 阻抗：50欧姆
- 类型：吸收式（自端接）
- 切换速度：20 μs
- 射频连接器：SMA母头
- 控制逻辑：TTL电平
- 控制线路：四条BCD控制线
射频输入功率
该射频开关在20 MHz时额定射频输入功率为+20dBm，在100 MHz及以上频率时为+30dBm（即1瓦），能够满足多种射频应用场景的功率需求。
控制方式
50S-1567配备四条BCD（二进制编码十进制）控制线，每条控制线通过TTL信号电平激活，实现12个端口的精确切换控制。
