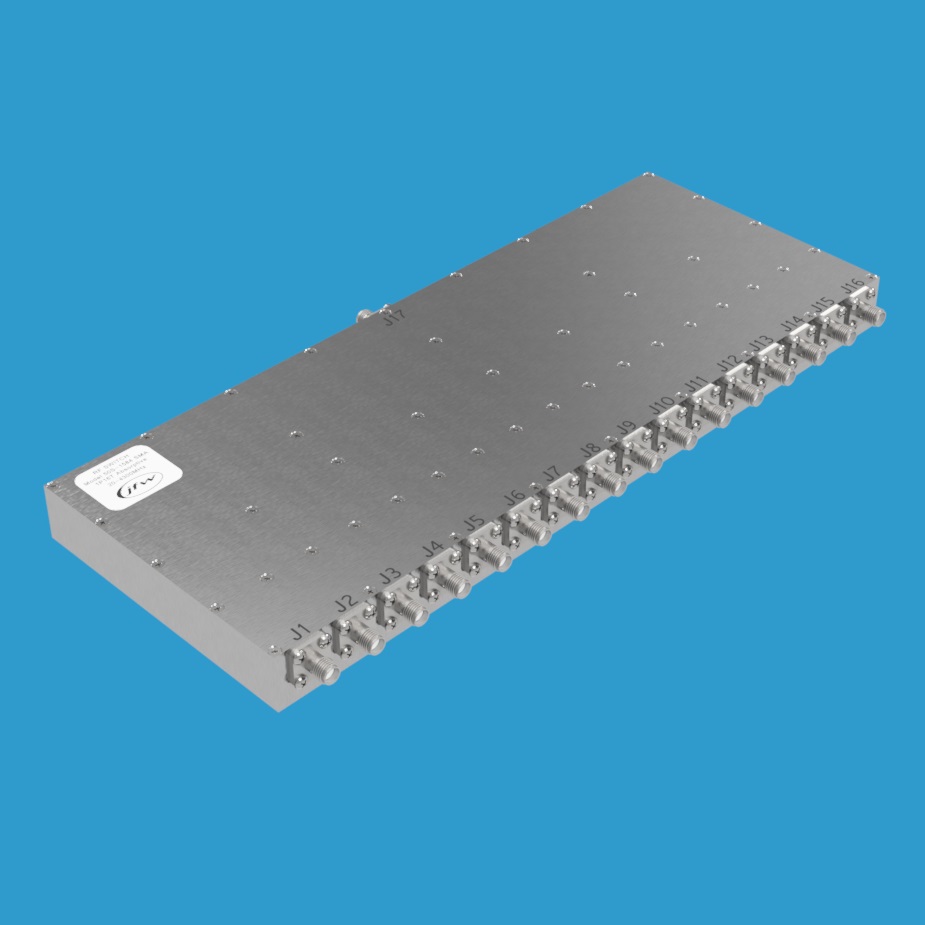

JFW Industries 50S-1584 1P16T固态射频开关
品牌: JFW Industries
型号: 50S-1584
JFW 50S-1584是一款50欧姆固态1P16T射频开关，工作频率20-4300 MHz，支持+20dBm射频功率。采用吸收式（自终止）设计，未使用端口自动端接50欧姆阻抗，配备SMA母头连接器，通过5条BCD控制线实现TTL信号控制。
产品详情
产品概述
JFW Industries 50S-1584是一款高性能固态射频开关，专为20-4300 MHz宽频段应用设计。其1P16T配置支持16路信号切换，额定射频功率达+20dBm，适用于测试测量、通信系统等场景。
核心特性
- 阻抗匹配：50欧姆标准阻抗，确保信号完整性
- 吸收式设计：未使用端口自动端接50欧姆，减少信号反射
- 高速切换：15微秒典型开关速度
- 控制接口：5条BCD编码控制线，兼容TTL电平信号
- 连接器类型：SMA母头射频接口，支持稳定高频连接
技术参数
频率范围：20-4300 MHz
配置类型：1P16T（单刀十六掷）
工作模式：吸收式（Self-Terminating）
控制逻辑：TTL兼容BCD编码
