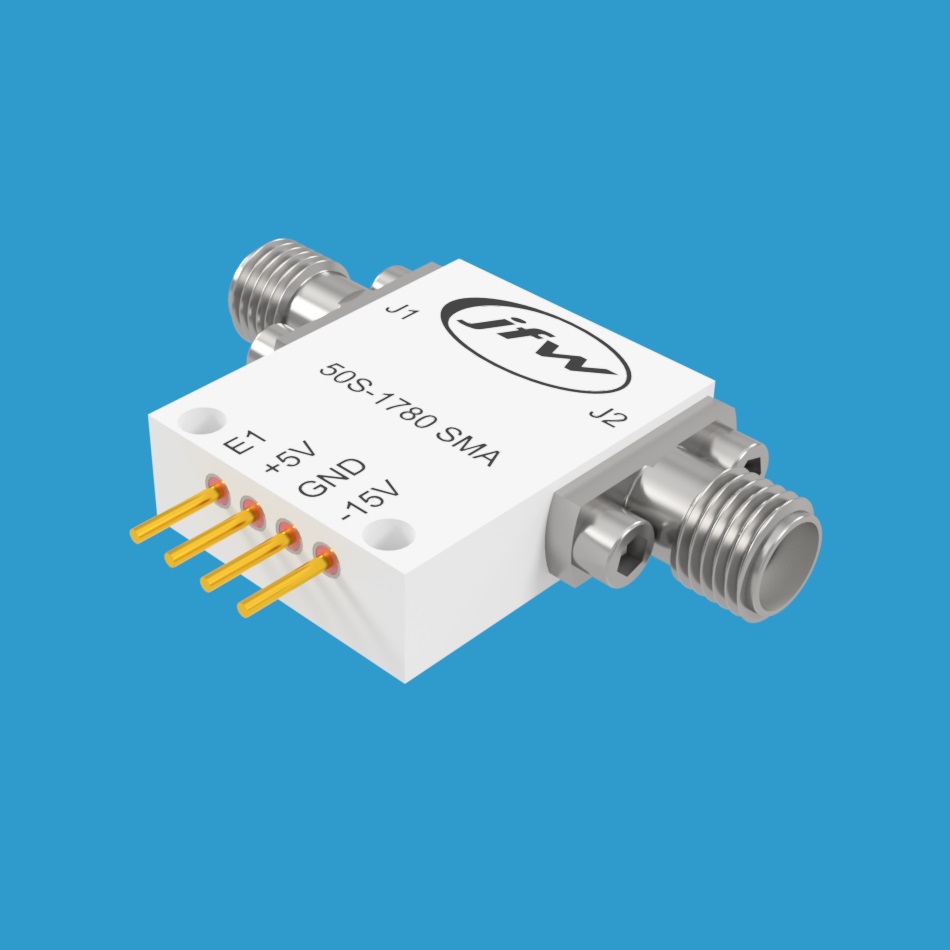

JFW Industries 50S-1780 1P1T固态射频开关
品牌: JFW Industries
型号: 50S-1780
JFW Industries 50S-1780是一款50欧姆1P1T固态射频开关，工作频率覆盖500 MHz至18 GHz，额定功率+27dBm，采用吸收式设计，配备SMA母头及TTL控制逻辑。
产品详情
产品概述
JFW Industries 50S-1780 是一款 50欧姆 的 1P1T（单刀单掷）固态射频开关，工作频率范围覆盖 500 MHz 至 18 GHz，额定射频功率高达 +27 dBm。该开关采用吸收式（即自终端）设计，确保在关闭状态下提供稳定的阻抗匹配。
主要特性
- 阻抗：50 欧姆
- 配置：1P1T 固态射频开关
- 类型：吸收式（自终端）。在关闭（OFF）状态下，J2端口将自终端匹配50欧姆阻抗，而J1端口在关闭状态下呈反射状态。
- 频率范围：500 MHz 至 18 GHz
- 开关速度：100 ns
- 射频连接器：SMA 母头（50 欧姆）
- 控制逻辑：单控制线，采用 TTL 信号电平激活
