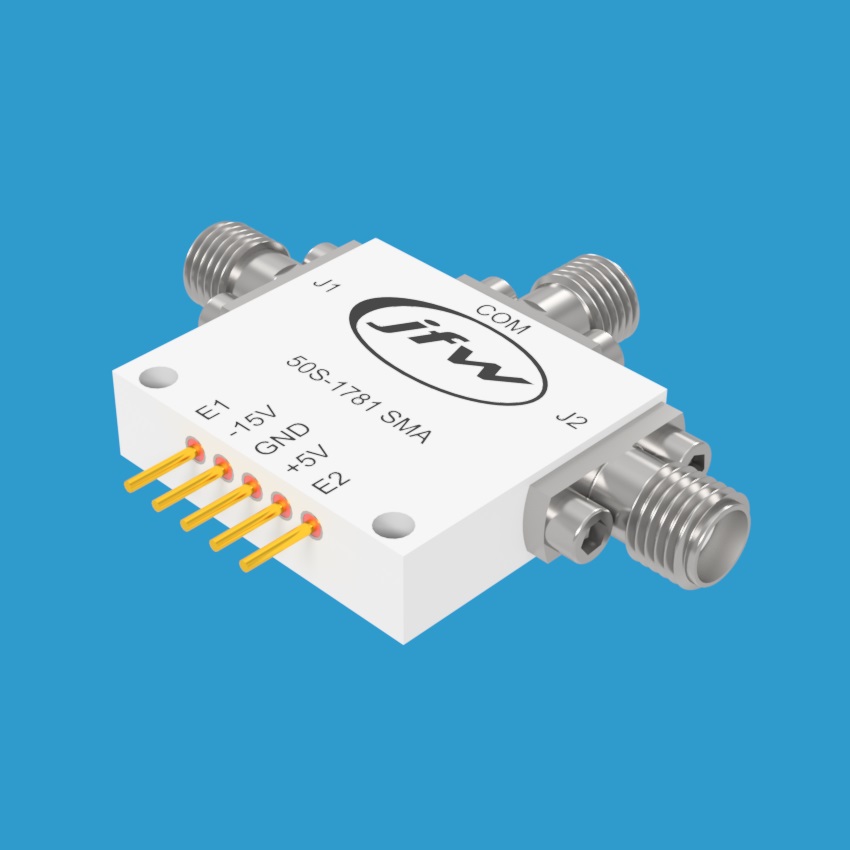

JFW Industries 50S-1781 1P2T 固态射频开关 0.5-18 GHz

产品概述

JFW Industries 型号 50S-1781 是一款50欧姆固态单刀双掷（1P2T）射频开关，工作频率范围为 500 MHz 至 18 GHz，额定射频输入功率高达 +27 dBm。

核心特性

• 开关类型：吸收式（自终端）。未使用的端口将自动以50欧姆阻抗端接，有效减少信号反射。
• 开关速度：高速切换，典型开关速度为 100 ns。
• 控制逻辑：配备两条控制线，每条控制线均由 TTL 信号电平激活，控制精准可靠。
• 射频连接器：标配50欧姆 SMA 母头射频连接器，确保稳定的高频连接性能。

应用领域

该 1P2T 射频开关凭借其宽频带、高功率容量及快速切换能力，广泛应用于射频测试测量系统、通信基站、雷达系统及各类自动化射频信号路由设备中。
