JFW 50S-1782 1P3T固态射频开关 0.5-18 GHz

产品概述

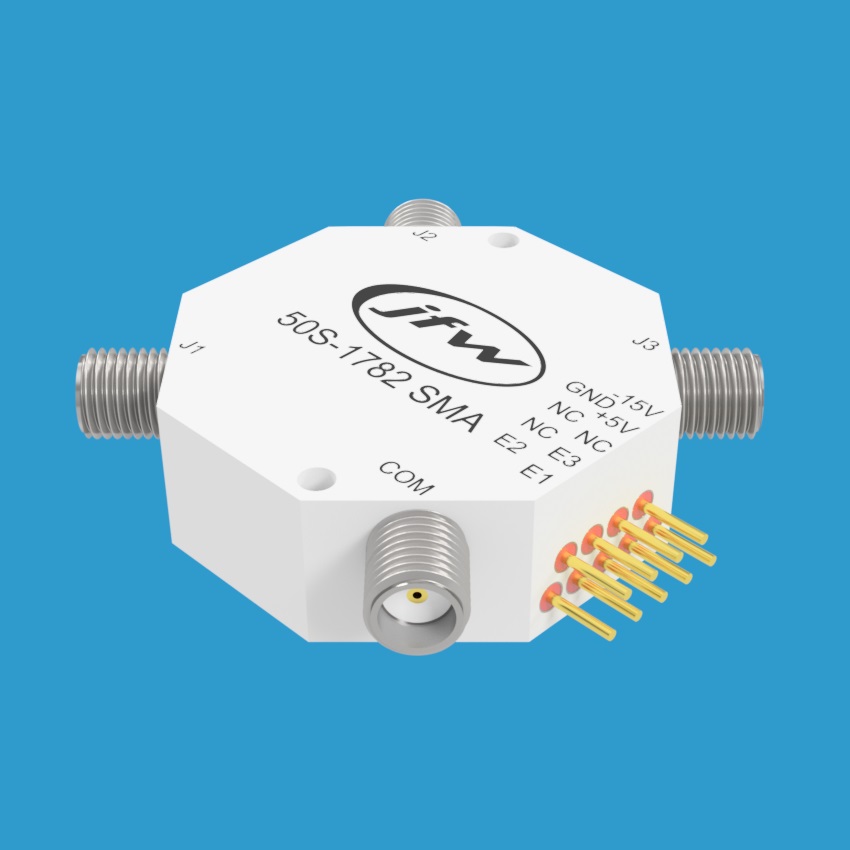

JFW Model 50S-1782是一款50欧姆阻抗的固态1P3T射频开关，工作频率范围覆盖500 MHz至18 GHz，额定射频功率为+27 dBm。该开关采用吸收式（自终端）设计，未使用的端口将自动以50欧姆阻抗终端，有效防止信号反射，确保系统信号完整性。

主要特性

• 开关配置：1P3T（单刀三掷）固态射频开关
• 频率范围：500 MHz - 18 GHz
• 阻抗：50欧姆
• 开关类型：吸收式（自终端）
• 额定射频功率：+27 dBm
• 开关速度：100 ns
• 射频连接器：SMA母头
• 控制逻辑：TTL电平，三条独立控制线

控制方式

该1P3T射频开关配备三条控制线，每条控制线均通过TTL信号电平进行激活控制，可实现快速、精确的通道切换操作，适用于自动化测试系统、通信设备及雷达系统等需要高速射频信号路由的应用场景。
