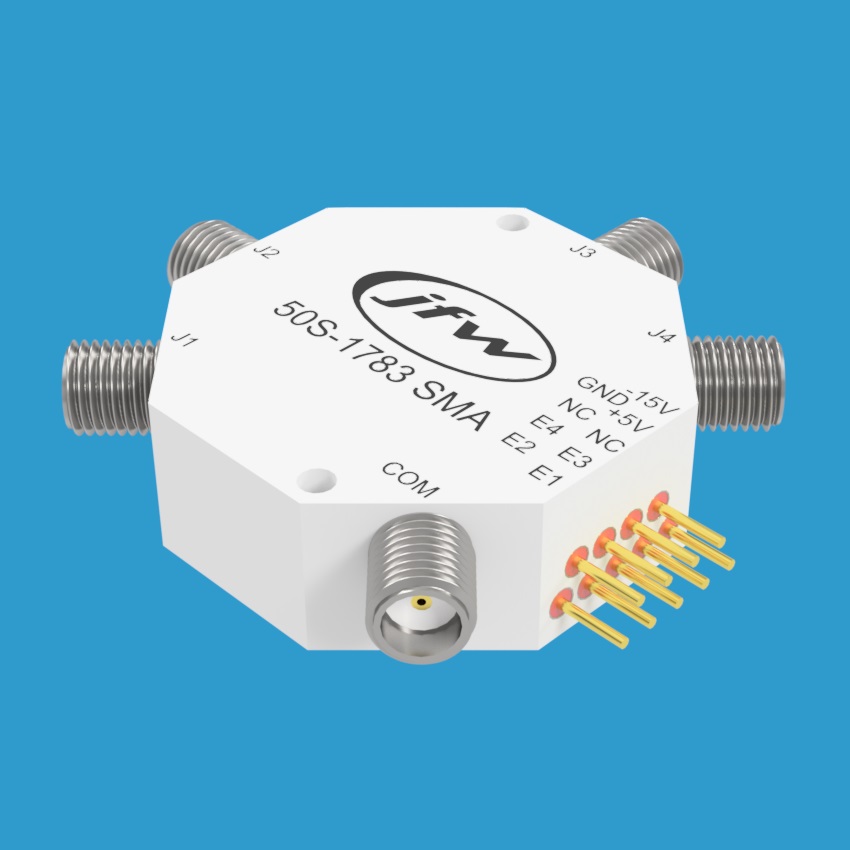

JFW Industries 50S-1783 1P4T固态射频开关 0.5-18 GHz
品牌: JFW Industries
型号: 50S-1783
JFW Industries 50S-1783是一款50欧姆阻抗的1P4T固态射频开关，工作频率覆盖500 MHz至18 GHz，采用吸收式（自终端）设计，配备SMA母头连接器，支持TTL控制逻辑，切换速度达100纳秒，额定射频功率+27dBm。
产品详情
产品概述
JFW Industries 50S-1783是一款高性能1P4T固态射频开关，具有50欧姆阻抗特性，工作频率覆盖500 MHz至18 GHz的宽频范围，额定射频功率达+27dBm。
设计特点
该射频开关采用吸收式（自终端）设计，未使用的端口将自动以50欧姆阻抗进行终端匹配，有效减少信号反射。产品配备50欧姆SMA母头射频连接器，确保可靠的信号传输。
控制方式
该1P4T射频开关配备四条独立控制线，每条控制线均通过TTL信号电平进行激活控制，切换速度高达100纳秒，满足高速射频切换应用需求。
主要规格参数
- 型号：50S-1783
- 品牌：JFW Industries
- 阻抗：50欧姆
- 配置：1P4T固态射频开关
- 类型：吸收式（自终端）
- 频率范围：500 MHz 至 18 GHz
- 切换速度：100纳秒
- 射频连接器：SMA母头
- 控制逻辑：TTL
- 额定射频功率：+27dBm
