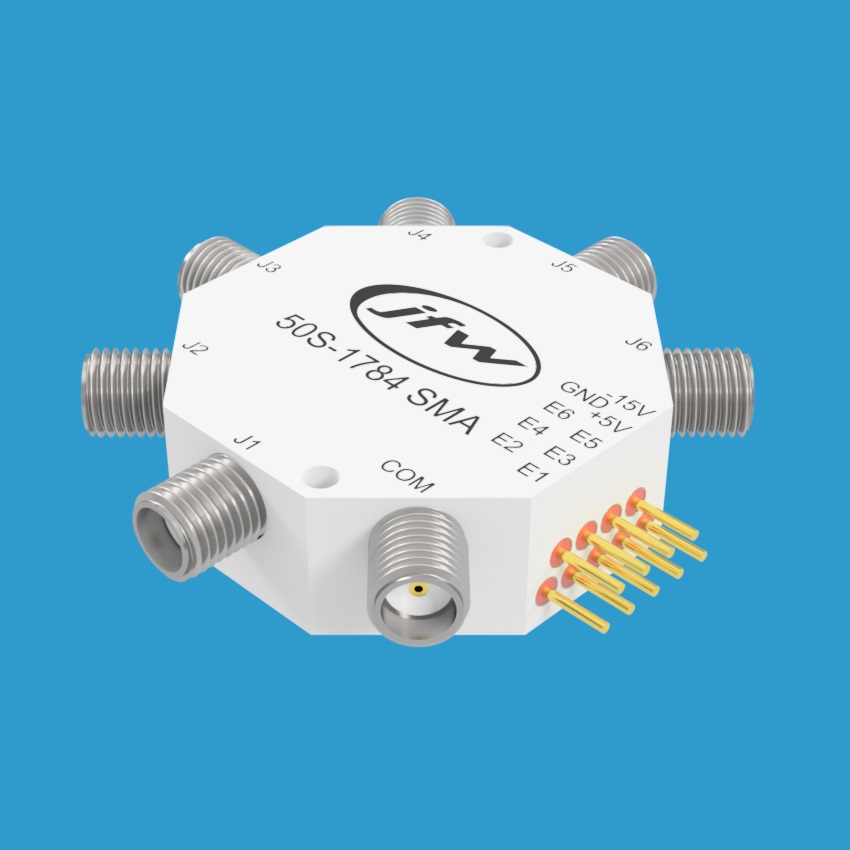

JFW Industries 50S-1784 1P6T固态射频开关 0.5-18 GHz
品牌: JFW Industries
型号: 50S-1784
JFW Industries 50S-1784 是一款50欧姆固态1P6T（单刀六掷）吸收式射频开关，工作频率覆盖500 MHz至18 GHz，开关速度达100 ns，配备SMA母头连接器，额定射频功率+27 dBm，采用TTL电平控制。
产品详情
产品概述
JFW Industries 50S-1784 是一款高性能50欧姆固态1P6T射频开关，工作频率范围为500 MHz至18 GHz，额定射频功率高达+27 dBm，适用于多种射频信号切换应用场景。
核心特点
- 开关类型：吸收式（自终端），未使用的端口自动以50欧姆阻抗终端，有效减少信号反射
- 开关配置：1P6T（单刀六掷）固态射频开关
- 频率范围：500 MHz 至 18 GHz，宽带覆盖
- 开关速度：100 ns，高速切换
- 射频连接器：SMA母头，50欧姆阻抗匹配
- 控制逻辑：TTL电平，配备六条独立控制线
- 系统阻抗：50欧姆
- 额定射频功率：+27 dBm
控制方式
该1P6T射频开关配备六条独立控制线，每条控制线通过TTL信号电平进行激活控制，操作简便，系统兼容性强，便于集成到各类自动化测试与通信系统中。
