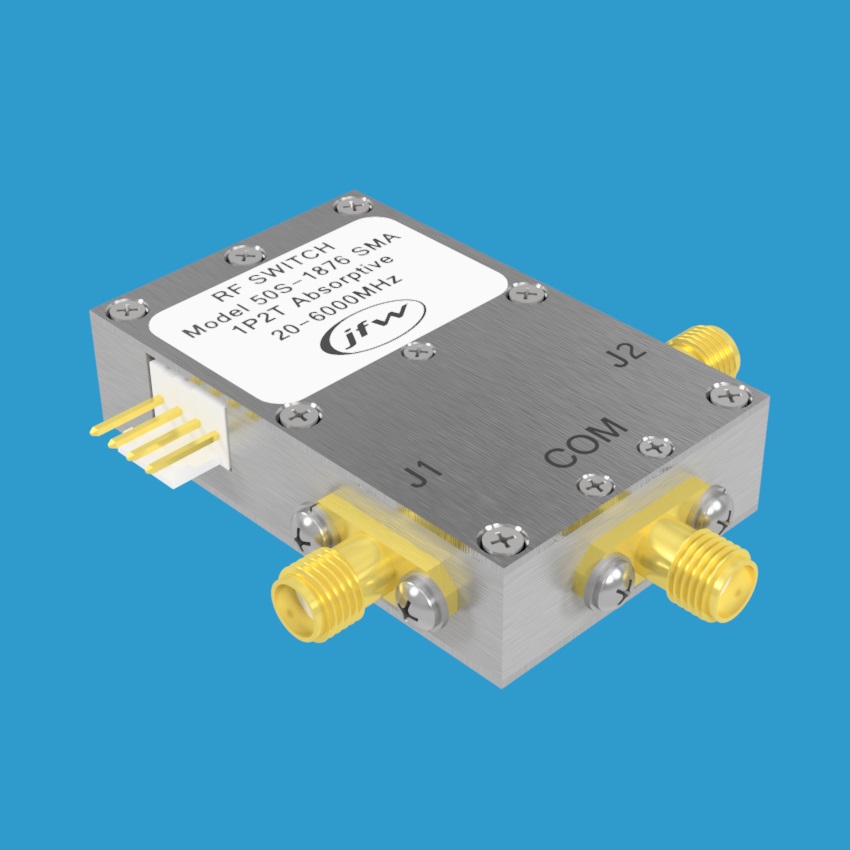

JFW Industries 50S-1876 1P2T固态射频开关

产品概述

JFW Industries 50S-1876 是一款 50 欧姆固态 1P2T 射频开关，工作频率范围为 20-6000 MHz，额定射频输入功率为 +26 dBm。该射频开关采用吸收式（自终端）设计，未使用的端口将以 50 欧姆阻抗自动终端匹配。

主要技术参数

• 阻抗：50 欧姆
• 配置：1P2T 固态射频开关
• 类型：吸收式（自终端）
• 频率范围：20-6000 MHz
• 切换速度：10 μs
• 射频连接器：SMA 母头
• 控制逻辑：TTL 信号电平
• 额定射频输入功率：+26 dBm

设计特点

该开关采用单条控制线设计，通过 TTL 信号电平进行激活控制。吸收式设计确保未使用端口自动以 50 欧姆阻抗终端匹配，有效减少信号反射，提升系统整体性能与稳定性。

应用领域

该产品广泛应用于射频信号路由、测试测量设备、通信系统及自动化测试设备（ATE）等领域，是高频信号切换与分配的理想解决方案。
