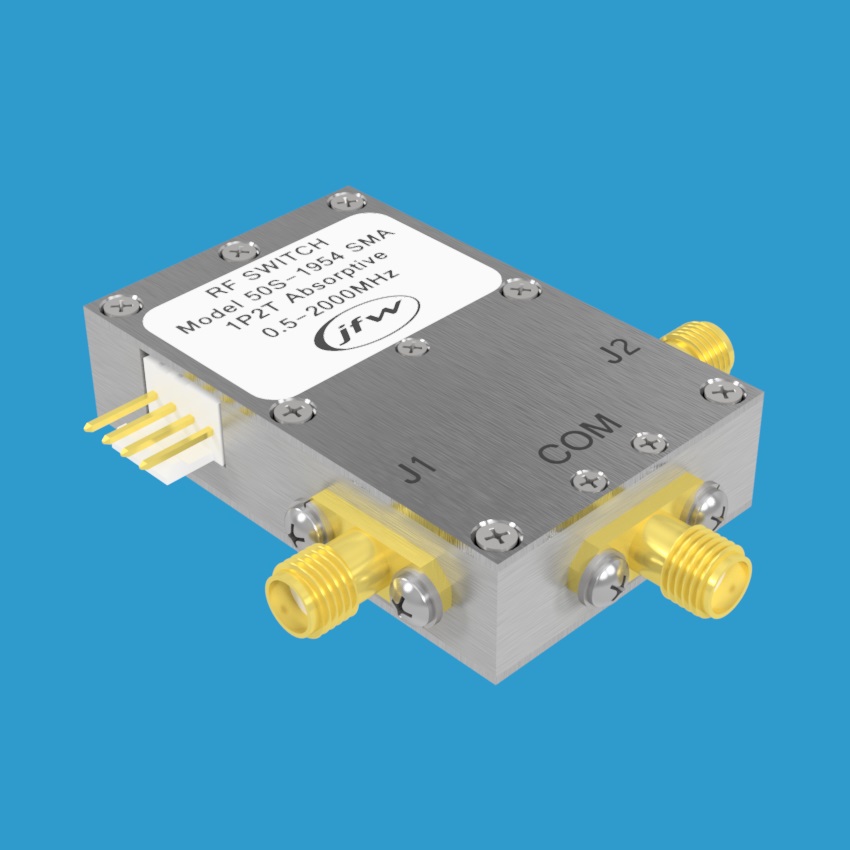

JFW Industries 50S-1954 1P2T 固态射频开关

产品概述

JFW Industries 50S-1954 是一款高性能的50欧姆1P2T（单刀双掷）固态射频开关，工作频率范围覆盖 0.5 MHz 至 2000 MHz。该射频开关采用吸收式（自端接）设计，未使用的端口会自动端接至50欧姆阻抗，有效减少信号反射。产品额定射频输入功率高达 +26dBm，并配备标准的50欧姆 SMA 母头射频连接器。

核心参数

• 型号：50S-1954
• 阻抗：50 Ohm
• 配置：1P2T 固态射频开关
• 开关类型：吸收式（自端接）
• 频率范围：0.5-2000 MHz
• 射频输入功率：+26 dBm
• 开关速度：25 μs
• 射频连接器：SMA 母头
• 控制逻辑：TTL（单条控制线，TTL信号电平激活）
• 直流供电：+5 Vdc

设计特点

该1P2T射频开关具备一条控制线，通过TTL信号电平进行激活与控制。其吸收式设计确保了在切换过程中未使用端口的阻抗匹配，提升了系统的整体信号完整性与稳定性，是射频测试与通信系统中的理想选择。
