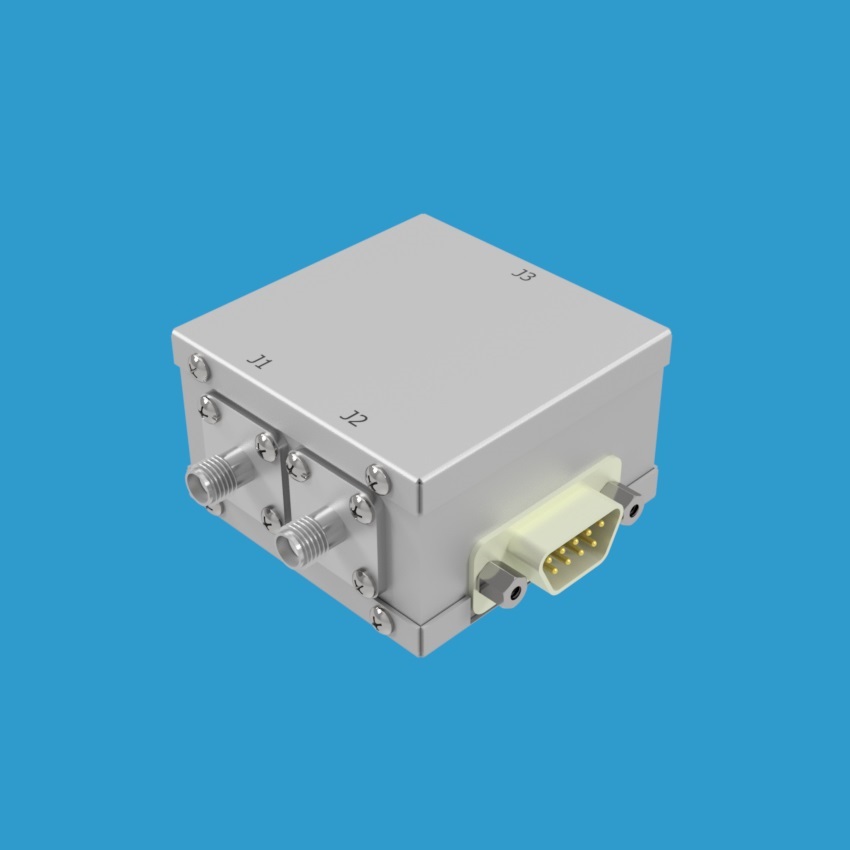

JFW 50S-1970 1P2T固态射频开关（5-3000 MHz）
品牌: JFW Industries
型号: 50S-1970
JFW Industries 50S-1970 是一款50欧姆固态1P2T射频开关，工作频率覆盖5-3000 MHz，采用吸收式自终端设计，配备SMA母头连接器及TTL控制逻辑，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW 50S-1970 是一款50欧姆固态1P2T射频开关，工作频率范围为5-3000 MHz。该开关采用吸收式（自终端）设计，未使用的端口将自动以50欧姆阻抗终端匹配，有效减少信号反射，提升系统性能。
主要特性
- 频率范围：5-3000 MHz
- 阻抗：50欧姆
- 配置：1P2T固态射频开关
- 开关类型：吸收式（自终端）
- 切换速度：10 µs
- 射频连接器：SMA母头
- 控制逻辑：TTL电平
射频输入功率
- 5 MHz时额定输入功率为+10 dBm
- 100 MHz及以上频率额定输入功率为+30 dBm（1瓦）
控制方式
该1P2T射频开关配备两条控制线，每条控制线通过TTL信号电平进行激活控制，操作简便，兼容性强，可方便集成至各类自动化测试与通信系统中。
