JFW Industries 50S-1971 1P4T 固态射频开关 5-3000 MHz

产品概述

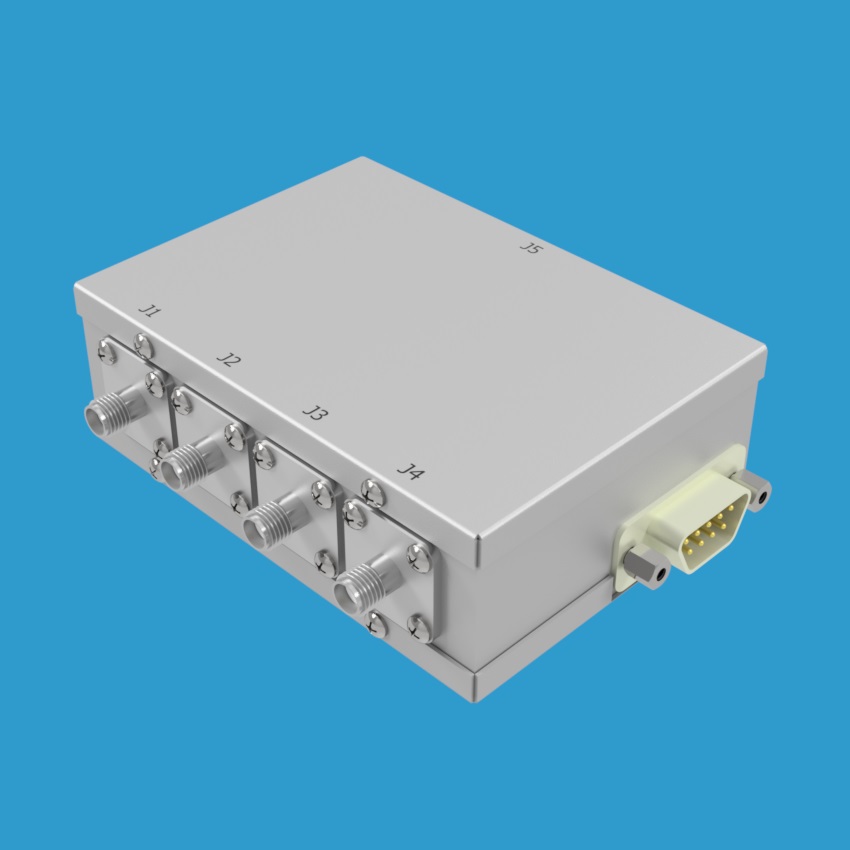

JFW Industries 50S-1971 是一款50欧姆固态1P4T（单刀四掷）射频开关，工作频率范围覆盖 5-3000 MHz。该开关采用吸收式（自端接）设计，未使用的端口会自动端接至50欧姆阻抗，有效减少信号反射。

核心特性

• 阻抗：50 Ohm
• 配置：1P4T 固态射频开关
• 类型：吸收式（自端接）
• 频率范围：5-3000 MHz
• 切换速度：10 uS
• 射频连接器：SMA female（SMA母头）
• 控制逻辑：TTL 信号电平

性能参数

在射频输入功率方面，该开关在 5 MHz 时额定为 +10dBm，在 100 MHz 及以上频率时额定高达 +30dBm（即1瓦）。此1P4T射频开关配备四条控制线，每条控制线均通过 TTL 信号电平进行激活与控制，确保精准可靠的信号切换。
