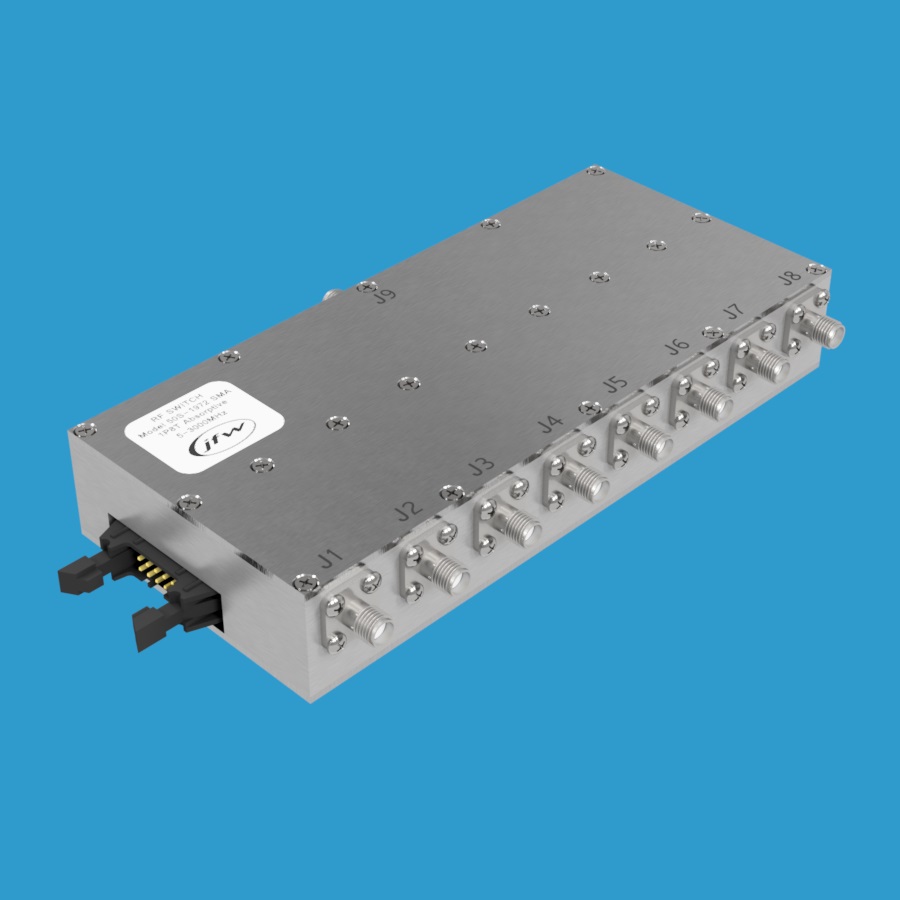

JFW Industries 50S-1972 1P8T 固态射频开关 5-3000 MHz
品牌: JFW Industries
型号: 50S-1972
JFW Industries 50S-1972 是一款 50 欧姆固态 1P8T 射频开关，工作频率 5-3000 MHz，采用吸收式自终端设计，切换速度 10 µs，配备 SMA 母头连接器和 TTL 控制逻辑，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW Industries 型号 50S-1972 是一款 50 欧姆固态 1P8T 射频开关，工作频率范围为 5-3000 MHz。该开关采用吸收式（自终端）设计，未使用的端口将自动以 50 欧姆阻抗进行终端匹配，有效减少信号反射，提升系统整体性能。
射频性能
该射频开关在 5 MHz 时额定射频输入功率为 +10 dBm，在 100 MHz 及以上频率时可承受高达 +30 dBm（1 瓦） 的输入功率，能够满足多种应用场景下的功率需求。
控制方式
该 1P8T 射频开关配备 BCD 控制线，每条控制线通过 TTL 信号电平激活，实现快速可靠的通道切换，切换速度可达 10 µs，满足高速信号路由的要求。
接口与连接
产品标配 SMA 母头射频连接器，阻抗为 50 欧姆，便于与标准射频测试系统及通信设备无缝集成。
主要特性
- 频率范围：5-3000 MHz
- 开关配置：1P8T（单刀八掷）
- 开关类型：吸收式（自终端）
- 阻抗：50 欧姆
- 切换速度：10 µs
- 射频连接器：SMA 母头
- 控制逻辑：TTL
- 射频输入功率：5 MHz 时 +10 dBm，100 MHz 及以上时 +30 dBm（1W）
