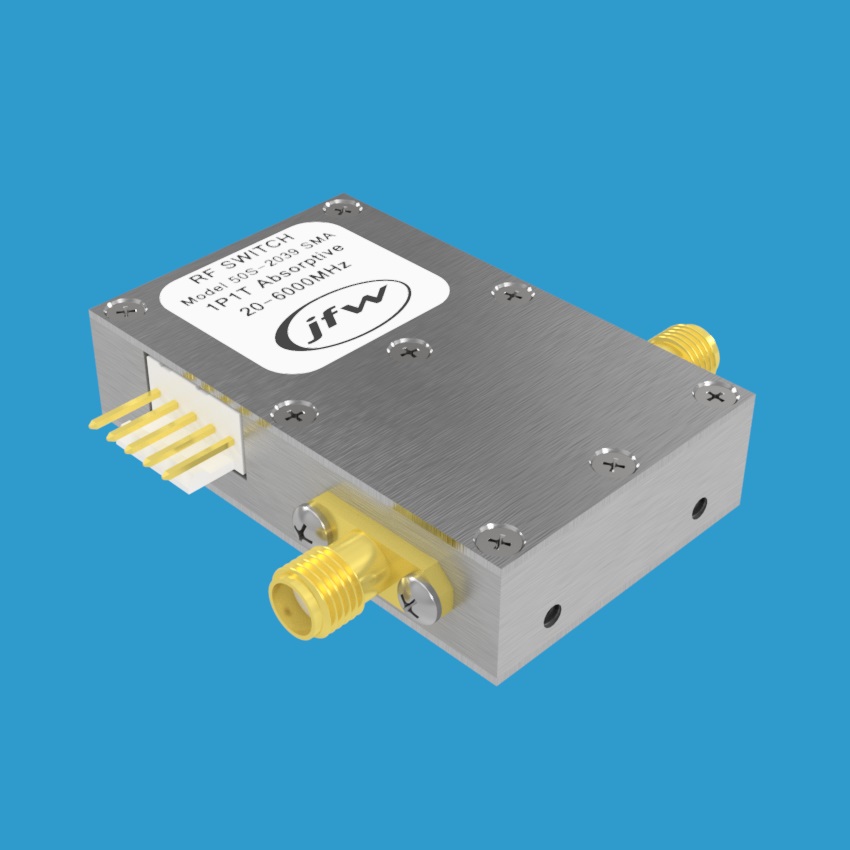

JFW Industries 50S-2039 1P1T固态射频开关 20-6000 MHz
品牌: JFW Industries
型号: 50S-2039
JFW Industries 50S-2039 是一款50欧姆1P1T固态射频开关，工作频率范围为20-6000 MHz，支持+26dBm射频功率。采用吸收式（自终端）设计，配备SMA母头连接器，通过TTL信号控制，开关速度达10微秒，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW Industries 50S-2039 是一款高性能50欧姆1P1T固态射频开关，工作频率覆盖20-6000 MHz，额定射频功率为+26 dBm。该开关采用吸收式设计（即自终端型），在关闭状态下，两个端口均自动匹配至50欧姆阻抗，有效减少信号反射，确保系统稳定性。
主要特性
- 阻抗：50 Ohm
- 配置：1P1T（单刀单掷）固态射频开关
- 开关类型：吸收式（自终端）
- 频率范围：20-6000 MHz
- 额定射频功率：+26 dBm
- 开关速度：10 µs
- 射频连接器：SMA 母头（Female）
- 控制逻辑：TTL 电平信号
控制方式
50S-2039 射频开关配备一条控制线，通过TTL信号电平进行激活与控制，兼容标准数字逻辑接口，便于集成至各类自动化测试系统和射频信号链路中。
技术文档
如需了解更多技术细节，请参考该产品的 Data Sheet 和 Drawing 文档。
