JFW Industries 50S-2064 1P1T固态射频开关 5-2000 MHz

产品概述

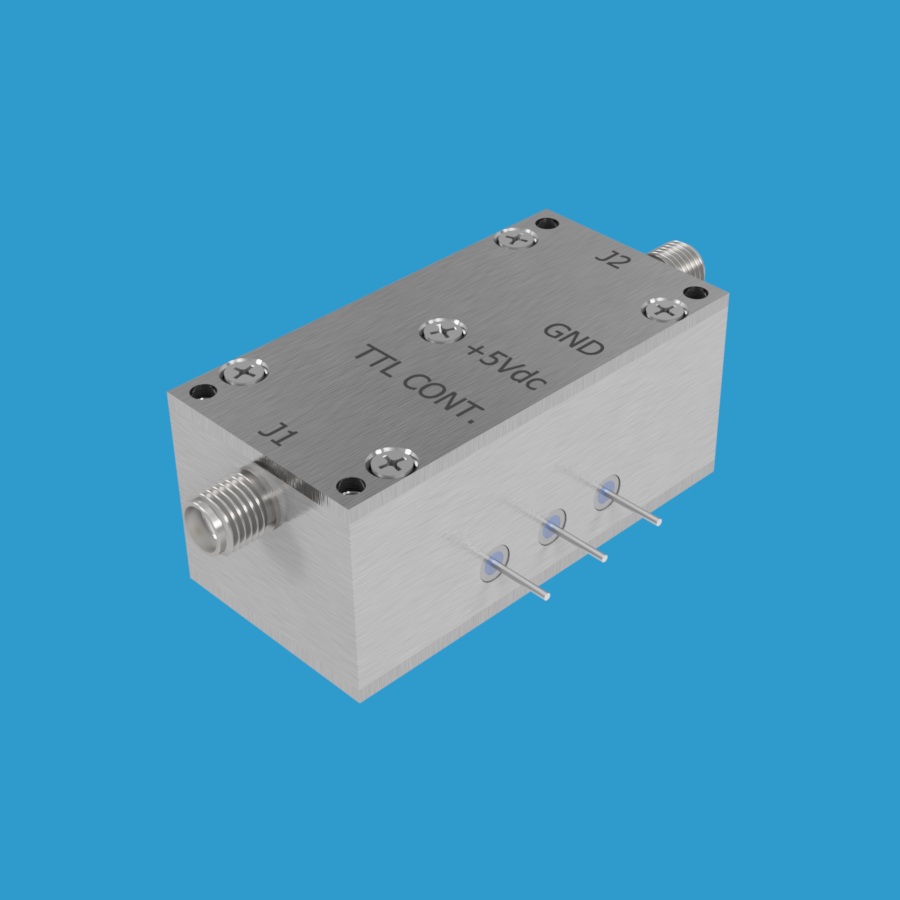

JFW Industries 50S-2064 是一款 50 欧姆固态 1P1T（单刀单掷）射频开关，工作频率范围为 5-2000 MHz。在 5-100 MHz 频段额定功率为 +10dBm，在 100-2000 MHz 频段额定功率为 +20dBm。该射频开关采用吸收式设计（即自终端型），当开关处于关闭状态时，两个端口均以 50 欧姆阻抗自动终端匹配，有效减少信号反射。

主要特性

• 阻抗：50 Ohm
• 配置：1P1T（单刀单掷）固态射频开关
• 类型：吸收式（自终端）
• 频率范围：5-2000 MHz
• 切换速度：1.5 μs
• 射频连接器：SMA 母头
• 控制逻辑：TTL 信号电平
• 控制线路：单条控制线

功率容量

• 5-100 MHz：+10 dBm
• 100-2000 MHz：+20 dBm

设计优势

50S-2064 的吸收式设计确保在开关关闭时端口自动终端匹配，避免了信号反射对系统性能的影响。TTL 兼容的控制逻辑使其能够方便地与数字系统集成，适用于自动化测试设备、通信系统及信号路由等应用场景。
