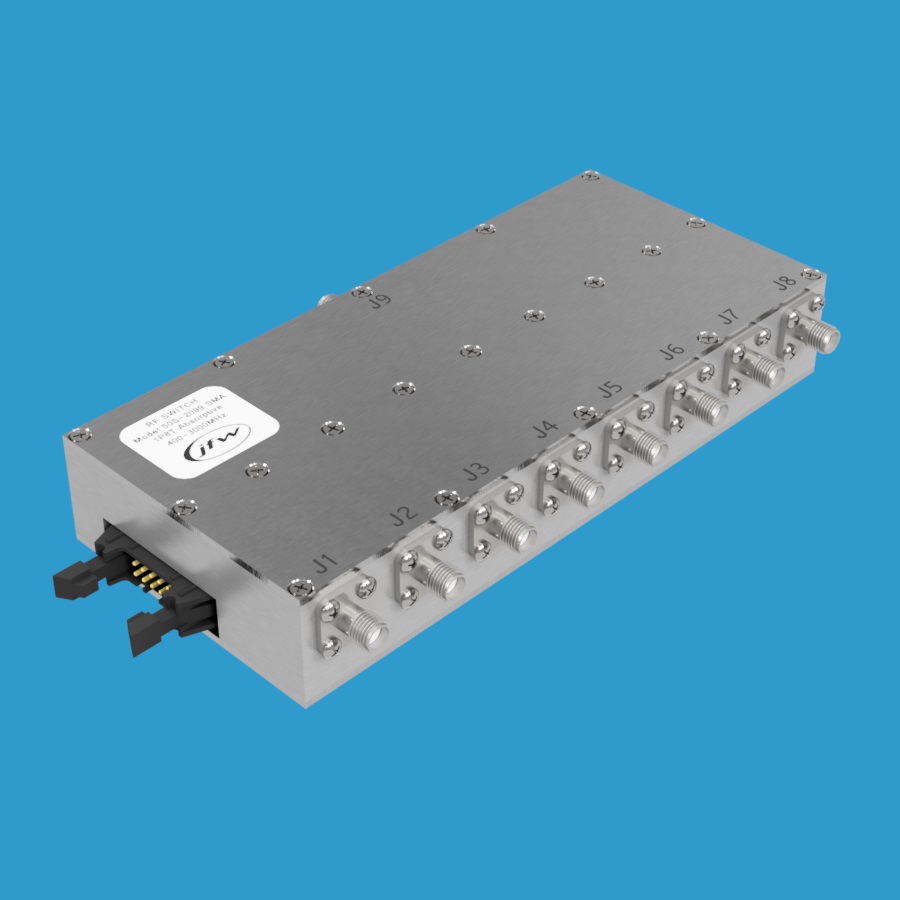

JFW 50S-2099 1P8T固态射频开关 400-3000 MHz
品牌: JFW Industries
型号: 50S-2099
JFW 50S-2099是一款50欧姆1P8T固态射频开关，工作频率范围400-3000 MHz，采用吸收式自终端设计，配备SMA母头连接器，支持TTL控制逻辑，额定输入功率+30dBm，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW Model 50S-2099 是一款50欧姆固态1P8T射频开关，工作频率范围为400-3000 MHz，额定射频输入功率为+30dBm（1瓦）。该射频开关采用吸收式设计（即自终端型），未使用的端口将自动以50欧姆阻抗进行终端匹配，有效避免信号反射干扰。
主要技术参数
- 阻抗：50 Ohm
- 配置：1P8T固态射频开关
- 开关类型：吸收式（自终端）
- 频率范围：400-3000 MHz
- 开关速度：10 µs
- 射频连接器：SMA母头
- 控制逻辑：TTL电平，四条BCD控制线
- 额定输入功率：+30dBm（1 Watt）
控制接口
该1P8T射频开关配备四条BCD（二进制编码十进制）控制线，每条控制线均通过TTL信号电平进行激活，可实现精确、快速的通道切换控制。
产品特点
- 吸收式设计确保未使用端口自动进行50欧姆终端匹配
- 固态结构提供高可靠性与长使用寿命
- 10 µs快速开关速度满足高速切换需求
- 宽频率覆盖范围，适用于多种射频应用场景
