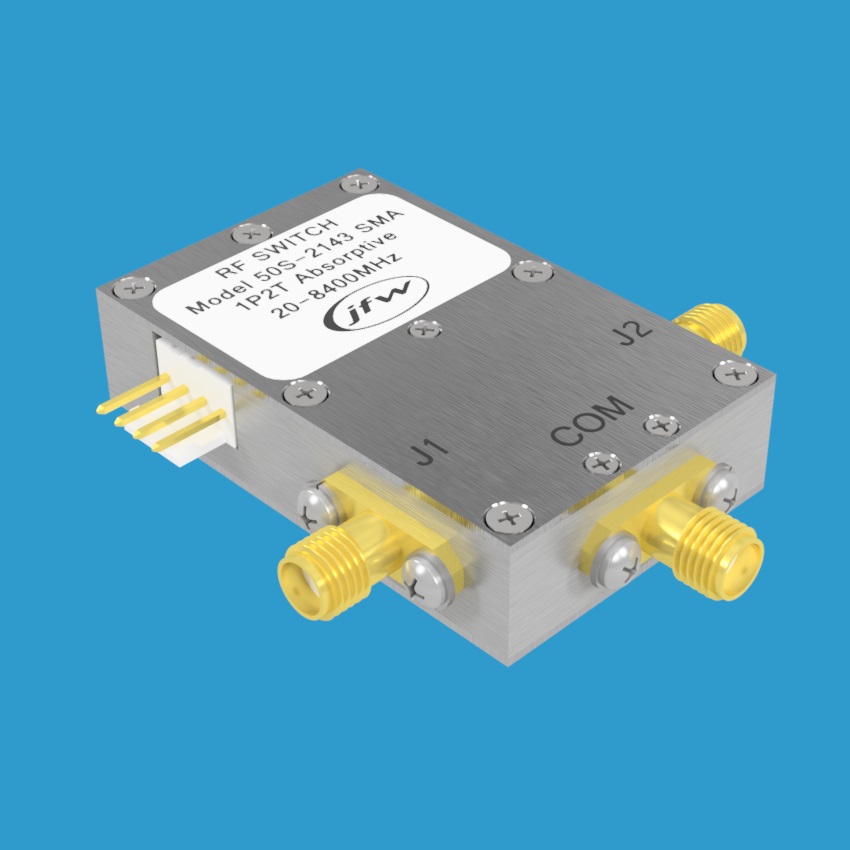

JFW 50S-2143 1P2T固态射频开关
品牌: JFW Industries
型号: 50S-2143
JFW Industries推出的50S-2143是一款工作频率为20-8400 MHz的1P2T固态射频开关，采用吸收式自终端设计，阻抗50欧姆，支持TTL控制逻辑，切换速度达10微秒，配备SMA母头射频连接器，额定输入功率+26dBm，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW Industries 50S-2143 是一款高性能固态1P2T（单刀双掷）射频开关，工作频率覆盖20-8400 MHz的超宽频段。该产品采用吸收式（自终端）设计，额定输入功率达+26dBm，适用于各类射频信号路由与切换应用。
工作原理
该射频开关采用自终端设计，未使用的端口将自动终端匹配至50欧姆。例如：当COM至J1通路激活时，J2端口将自动终端匹配至50欧姆，有效避免信号反射，确保系统稳定性。
控制方式
50S-2143通过TTL控制线进行通路切换：
- TTL低电平：激活COM至J1通路
- TTL高电平：激活COM至J2通路
主要技术参数
- 阻抗：50 Ohm
- 配置：1P2T（单刀双掷）固态射频开关
- 类型：吸收式（自终端）
- 频率范围：20-8400 MHz
- 切换速度：10 μs
- 射频连接器：SMA母头
- 控制逻辑：TTL
- 额定输入功率：+26dBm
