JFW Industries 50S-2144 1P4T固态射频开关 20-8400 MHz

产品概述

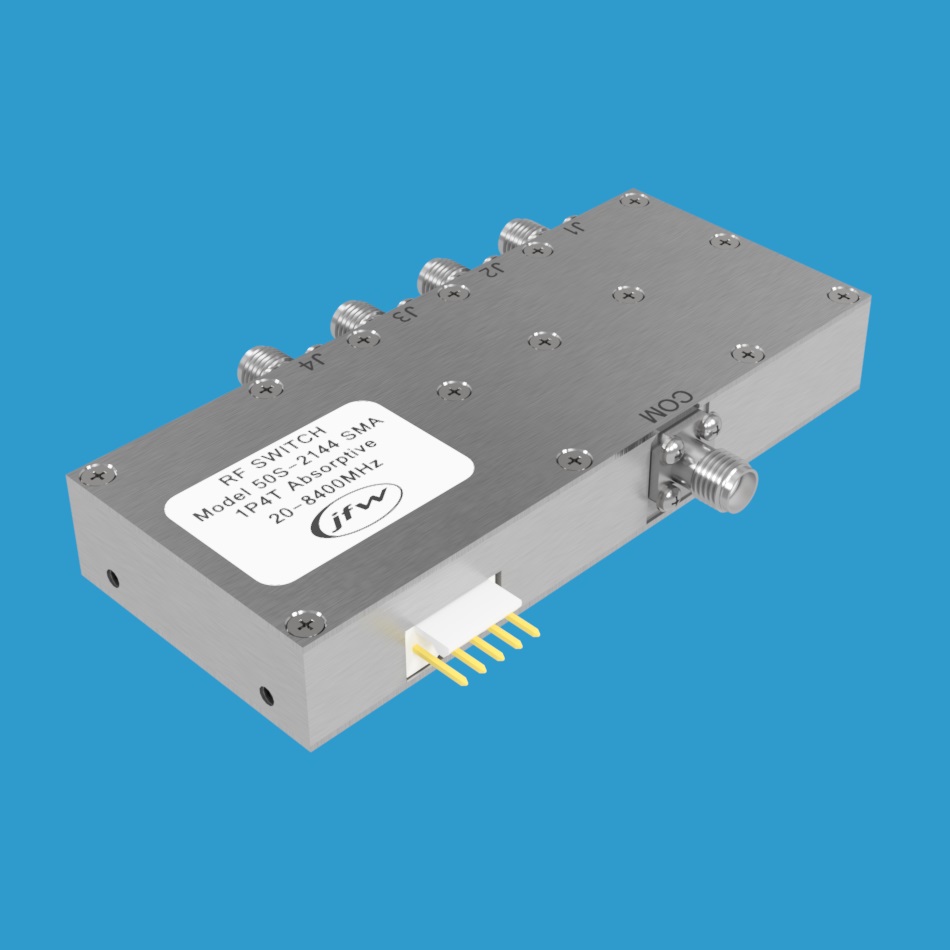

JFW Industries 型号 50S-2144 是一款固态 1P4T（单刀四掷） 射频开关，工作频率范围为 20-8400 MHz，额定输入功率为 +26 dBm。该开关采用吸收式（自端接）设计，未使用的端口将自动端接至50欧姆，有效减少信号反射，提升系统稳定性。

工作原理

当某一路通道处于激活状态时（例如COM至J1通路），其余未使用的端口（J2、J3、J4）将自动端接至 50欧姆，确保信号完整性与系统匹配。该开关通过 TTL控制线 进行逻辑控制，切换速度快，可靠性高。

主要技术参数

• 阻抗：50 Ohm
• 配置：1P4T 固态射频开关
• 类型：吸收式（自端接）
• 频率范围：20-8400 MHz
• 切换速度：10 μs
• 额定输入功率：+26 dBm
• 射频连接器：SMA 母头
• 控制逻辑：TTL

应用领域

该产品广泛应用于射频测试系统、通信设备、雷达系统、卫星通信及自动化测试设备（ATE）等需要高频信号切换的场景，是实验室与工业级射频系统中的理想选择。
