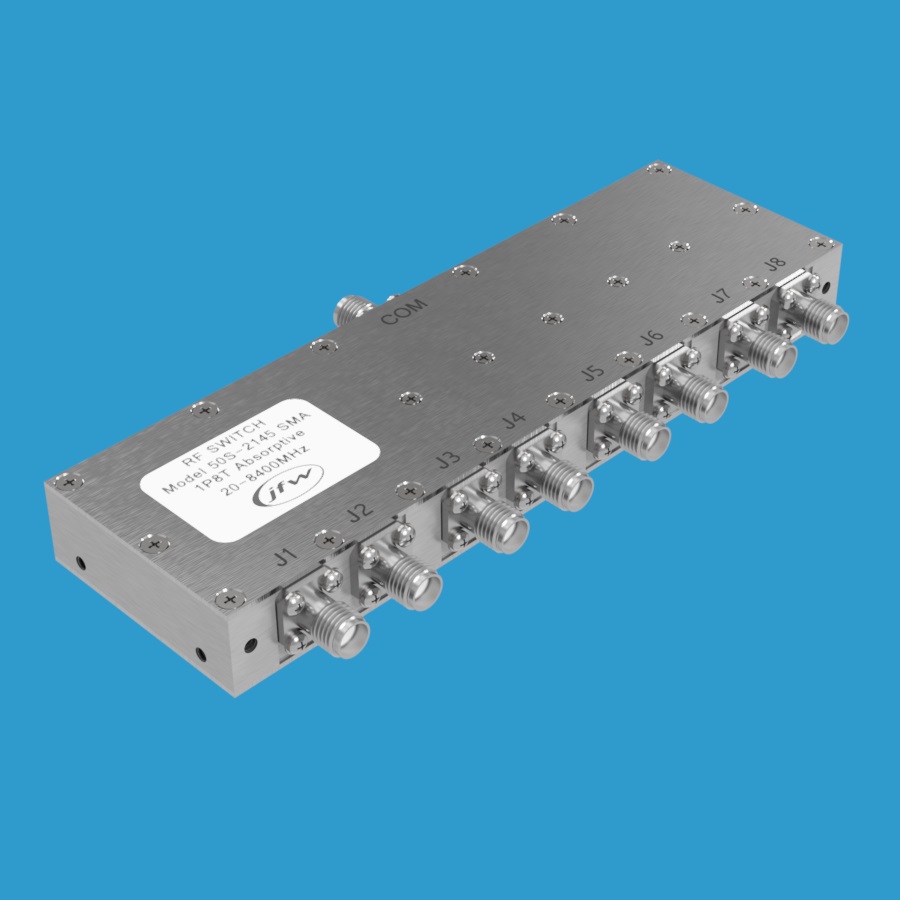

JFW Industries 50S-2145 1P8T固态射频开关

产品概述

JFW Industries 50S-2145是一款高性能1P8T固态射频开关，工作频率范围覆盖20-8400 MHz。该产品采用吸收型（自端接）设计，额定输入功率为+26dBm，广泛应用于射频信号路由和切换场景。

核心特性

• 阻抗匹配：50欧姆
• 开关配置：1P8T（单刀八掷）固态射频开关
• 开关类型：吸收型（自端接），未使用端口自动以50欧姆端接
• 频率范围：20-8400 MHz
• 切换速度：10微秒
• 射频连接器：SMA母头
• 控制逻辑：TTL电平控制
• 额定输入功率：+26dBm

工作原理

该射频开关采用吸收型设计，当某一通路（如COM至J1）处于激活状态时，其余未使用端口（J2至J8）将自动以50欧姆进行端接，有效减少信号反射，确保系统信号完整性。

控制方式

50S-2145通过TTL控制线进行开关状态切换，TTL逻辑对照表详见产品规格书，便于系统集成与自动化控制。
