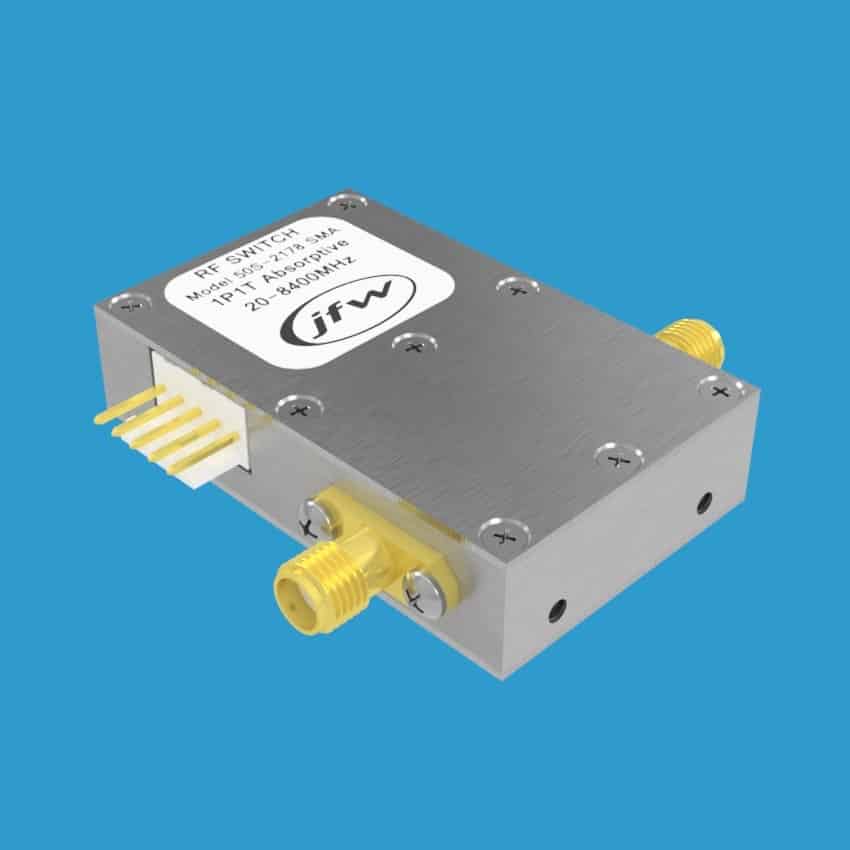

JFW Industries 50S-2178 1P1T固态射频开关
品牌: JFW Industries
型号: 50S-2178
JFW Industries 50S-2178是一款50欧姆1P1T固态射频开关，工作频率范围为20-8400 MHz，采用吸收式设计（自终端），额定射频功率+26 dBm，配备SMA母头连接器，支持TTL控制逻辑，切换速度达10微秒。
产品详情
产品概述
JFW Industries 50S-2178是一款50欧姆1P1T固态射频开关，工作频率范围为20-8400 MHz，额定射频功率为+26 dBm。该开关采用吸收式设计（即自终端型），当1P1T处于关闭状态时，两个端口均呈现50欧姆阻抗，确保信号端口的良好匹配。
主要技术参数
- 阻抗：50欧姆
- 配置：1P1T固态射频开关
- 类型：吸收式（自终端）
- 频率范围：20-8400 MHz
- 切换速度：10微秒
- 射频连接器：SMA母头
- 控制逻辑：TTL电平
- 额定射频功率：+26 dBm
控制方式
该1P1T射频开关具有一条控制线，通过TTL信号电平进行激活控制，操作简便且与主流数字控制电路兼容性好。
产品特点
- 宽频率范围覆盖20-8400 MHz，适用于多种射频频段应用
- 吸收式设计确保关闭状态下端口阻抗匹配，降低信号反射
- 10微秒快速切换速度，满足高速信号切换需求
- SMA母头连接器，便于系统集成与安装
