JFW Industries 50S-1314+XX N 1P2T射频开关
品牌: JFW Industries
型号: 50S-1314+XX N
JFW Industries 50S-1314+XX N是一款50欧姆机电式1P2T射频开关，工作频率范围DC-12.4 GHz，配备N型母头连接器，采用故障安全设计，切换速度20ms，适用于多种射频信号切换应用场景。
产品详情
产品概述

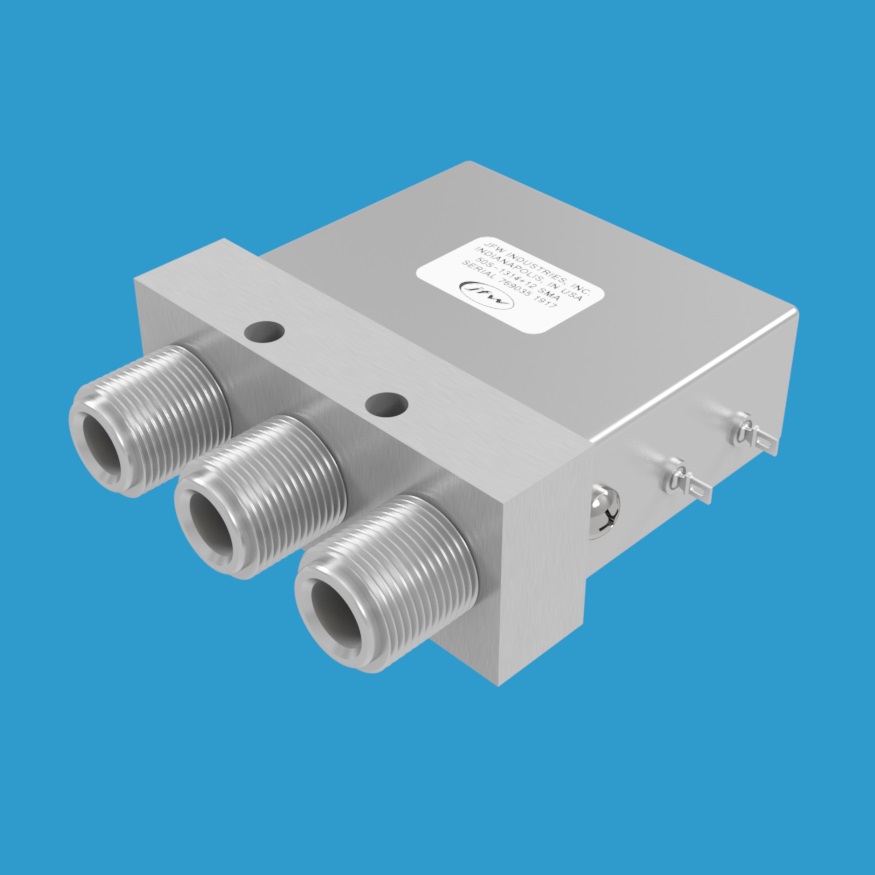

JFW Industries 50S-1314+XX N 是一款50欧姆机电式1P2T（单刀双掷）射频开关，工作频率范围为DC-12.4 GHz，配备N型母头射频连接器。该型号采用故障安全（Failsafe）设计，未使用端口为反射型（Reflective）。故障安全路径为COM至NC。
端口配置
该1P2T射频开关具有三个射频端口：
- COM（公共端口）
- NC（常闭端口）
- NO（常开端口）
控制方式
该1P2T射频开关具有一条控制线，通过+XX Vdc信号电平激活（如+12Vdc、+15Vdc、+24Vdc、+28Vdc）。
关键参数
- 阻抗：50 Ohm
- 开关配置：1P2T（单刀双掷）
- 开关类型：故障安全型（Failsafe），反射型（Reflective）
- 频率范围：DC-12.4 GHz
- 切换速度：20 ms
- 射频连接器：N型母头（N female）
- 控制电压：+12, +15, +24, +28 Vdc
