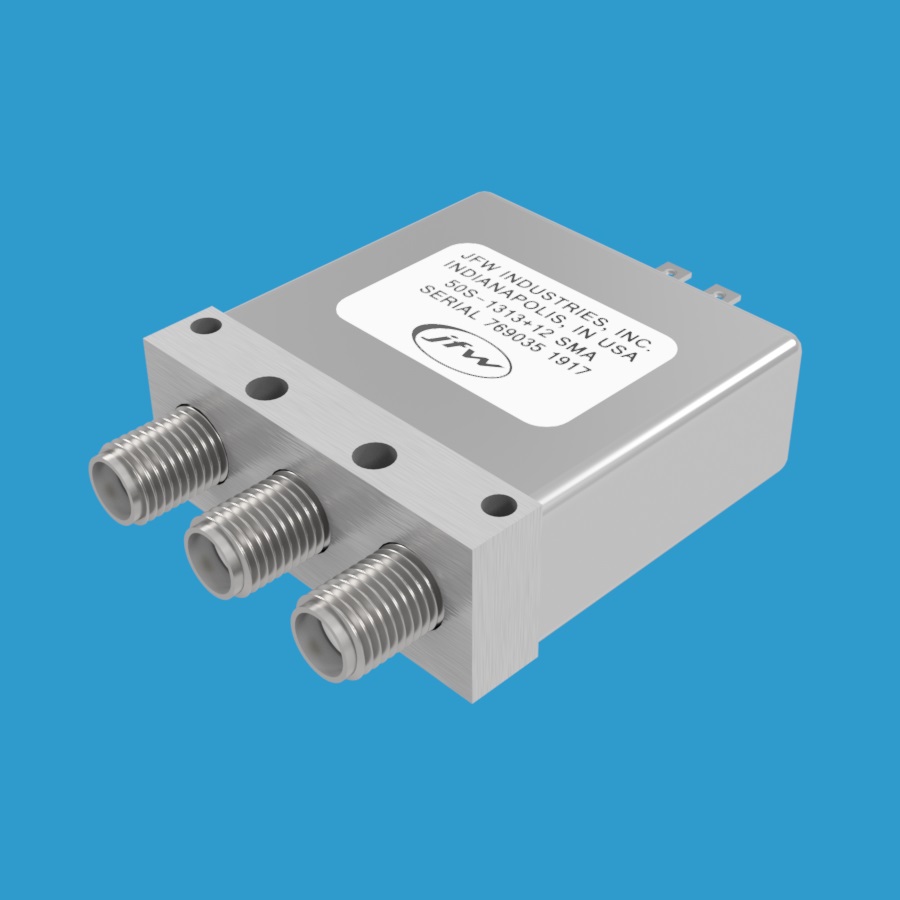

JFW 50S-1313+XX SMA 1P2T射频开关 DC-18 GHz
品牌: JFW Industries
型号: 50S-1313+XX SMA
JFW 50S-1313+XX SMA是一款50欧姆机电式1P2T射频开关，工作频率覆盖DC-18 GHz，采用故障安全设计，配备SMA母头连接器，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW 50S-1313+XX SMA 是一款50欧姆机电式1P2T（单刀双掷）射频开关，工作频率范围为DC-18 GHz，配备SMA母头射频连接器。该型号采用故障安全（Failsafe）设计，未使用端口为反射型，故障安全路径为COM至NC。
主要特性
- 阻抗：50 Ohm
- 开关配置：1P2T（单刀双掷）
- 开关类型：故障安全型（Failsafe），反射式
- 频率范围：DC-18 GHz
- 切换速度：15 mS
- 射频连接器：SMA母头
- 控制电压：+12 Vdc、+15 Vdc、+24 Vdc、+28 Vdc
端口与工作原理
该1P2T射频开关具有三个射频端口：COM（公共端口）、NC（常闭端口）和NO（常开端口）。故障安全路径为COM至NC，即在断电或故障状态下，公共端口自动连接至常闭端口，确保信号通路安全可靠。
开关配备一条控制线，通过+XX Vdc信号电平（如+12 Vdc、+24 Vdc等）激活控制，实现端口之间的切换操作。
应用领域
该产品广泛适用于射频测试与测量、通信系统、雷达系统、卫星通信及自动化测试设备（ATE）等需要高可靠性射频信号切换的场景。
