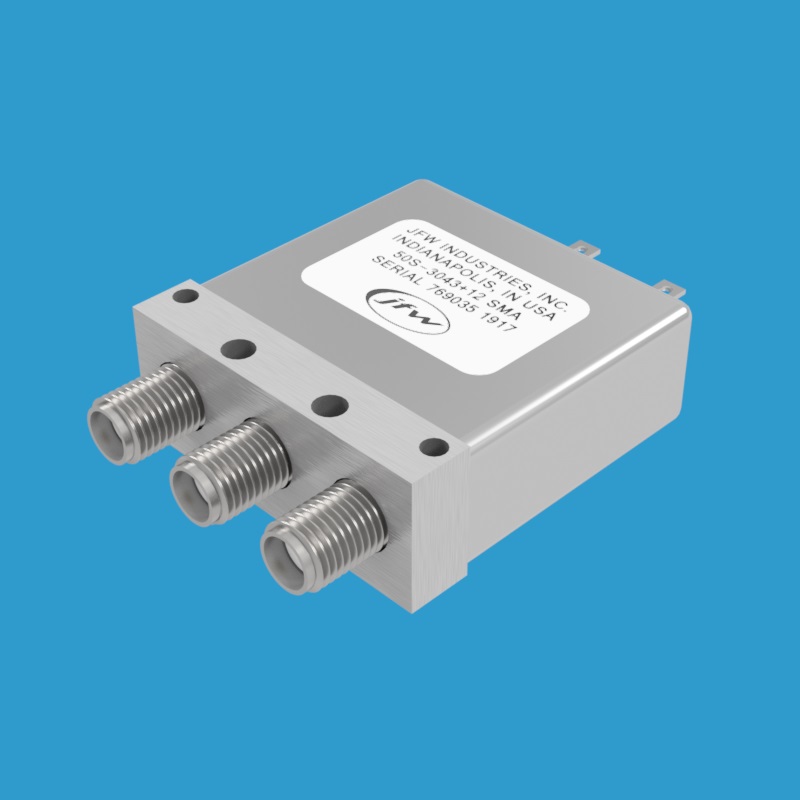

JFW Industries 50S-3043+XX SMA 1P2T 射频开关 DC-26.5 GHz

产品概述

JFW Industries 50S-3043+XX SMA 是一款高性能50欧姆机电式1P2T射频开关，工作频率范围覆盖DC至26.5 GHz。该型号采用Failsafe（故障安全）和反射型（Reflective）设计，适用于需要高可靠信号路由的射频系统。

工作原理

该1P2T射频开关配备三个射频端口：COM（公共端口）、NC（常闭端口）和NO（常开端口）。Failsafe路径为COM至NC，即在无供电或断电状态下，信号自动路由至常闭端口，确保系统安全。该开关具有一条控制线，通过施加+XX Vdc信号电平（如+12Vdc、+24Vdc、+28Vdc）来激活控制线，实现端口切换。

主要技术参数

• 阻抗：50 Ohm
• 开关配置：1P2T 机电式开关
• 开关类型：Failsafe（故障安全型），Reflective（反射型）
• 频率范围：DC - 26.5 GHz
• 切换速度：15 mS
• 射频连接器：SMA 母头（Female）
• 供电电压：+12 Vdc、+15 Vdc、+24 Vdc、+28 Vdc

产品特点

• 宽频带设计，覆盖DC至26.5 GHz全频段
• 故障安全（Failsafe）机制，断电自动切换至NC端口
• 反射型设计，确保未选通端口的信号隔离
• 机电式结构，具备优异的射频性能和长期可靠性
• SMA母头连接器，便于系统集成与安装
• 多种供电电压选项，灵活适配不同系统需求
