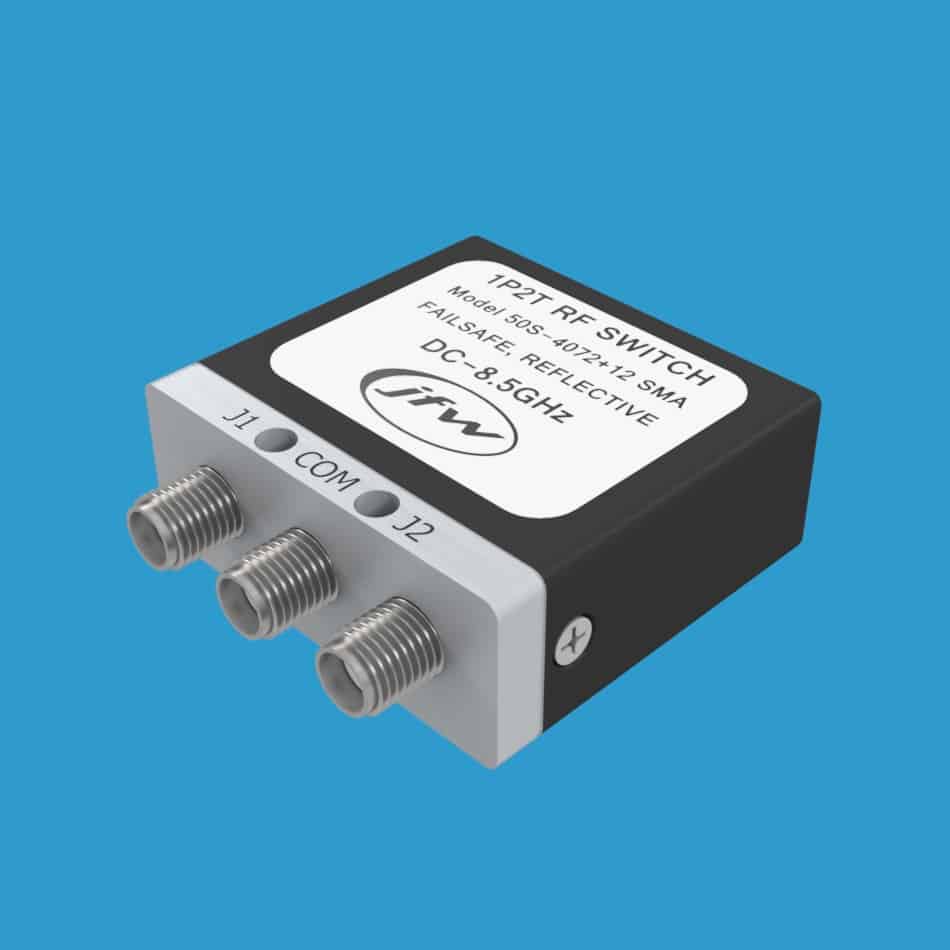

JFW 50S-4072+XX SMA 1P2T射频开关 DC-8.5 GHz
品牌: JFW Industries
型号: 50S-4072+XX SMA
JFW Industries 50S-4072+XX SMA是一款50欧姆机电式1P2T射频开关，工作频率覆盖DC至8.5 GHz，配备SMA母头连接器，采用故障安全设计，支持+12Vdc/+24Vdc/+28Vdc控制电压，切换速度15ms。
产品详情
产品概述
JFW Industries 50S-4072+XX SMA 是一款50欧姆机电式1P2T（单刀双掷）射频开关，工作频率范围覆盖DC至8.5 GHz，配备SMA母头射频连接器。该型号采用故障安全（Failsafe）设计，未使用端口为反射型（Reflective）。故障安全通路为COM至J2。
端口配置
该1P2T射频开关具有三个射频端口：
- COM：公共端口（Common Port）
- J2：常闭端口（Normally Closed）
- J1：常开端口（Normally Open）
控制方式
该1P2T射频开关配备一条控制线，通过直流信号电平激活，支持以下控制电压选项：
- +12 Vdc
- +24 Vdc
- +28 Vdc
主要技术参数
- 阻抗：50 Ohm
- 开关配置：1P2T（单刀双掷）
- 开关类型：故障安全型（Failsafe），反射型（Reflective）
- 频率范围：DC - 8.5 GHz
- 切换速度：15 ms
- 射频连接器：SMA母头（SMA Female）
- 控制电压：+12 Vdc / +24 Vdc / +28 Vdc
