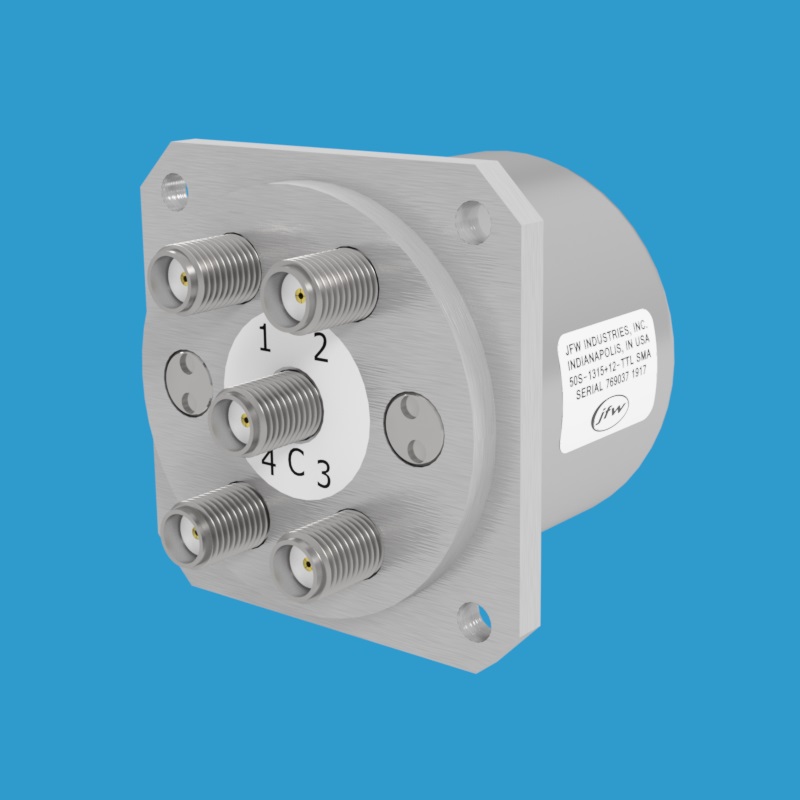

JFW 50S-1315+XX SMA 1P4T射频开关 DC-18 GHz
品牌: JFW Industries
型号: 50S-1315+XX SMA
JFW 50S-1315+XX SMA是一款50欧姆机电式1P4T射频开关，工作频率覆盖DC至18 GHz，采用SMA母头连接器，常开反射型设计，支持多种控制电压选项，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW 50S-1315+XX SMA是一款50欧姆机电式1P4T射频开关，工作频率覆盖DC至18 GHz，配备SMA母头射频连接器。该开关采用常开型设计，未使用端口为反射型，常开设计使开关具备"全关"状态，在多通道射频系统中提供灵活可靠的信号路径切换。
工作原理
该1P4T射频开关具有四条独立控制线，每条控制线通过+XX Vdc信号电平激活（如+12Vdc、+15Vdc、+24Vdc或+28Vdc）。同一时间仅能激活一条控制线，确保信号路径的精确切换与隔离。
主要特性
- 阻抗：50 Ohm
- 开关配置：1P4T（单刀四掷）
- 开关类型：常开型，反射型
- 频率范围：DC - 18 GHz
- 切换速度：20 mS
- 射频连接器：SMA母头
- 控制电压选项：+12 Vdc / +15 Vdc / +24 Vdc / +28 Vdc
应用领域
该产品广泛应用于射频测试设备、通信系统、信号路由、天线切换以及需要多通道射频信号管理的各类工业与科研场景。
