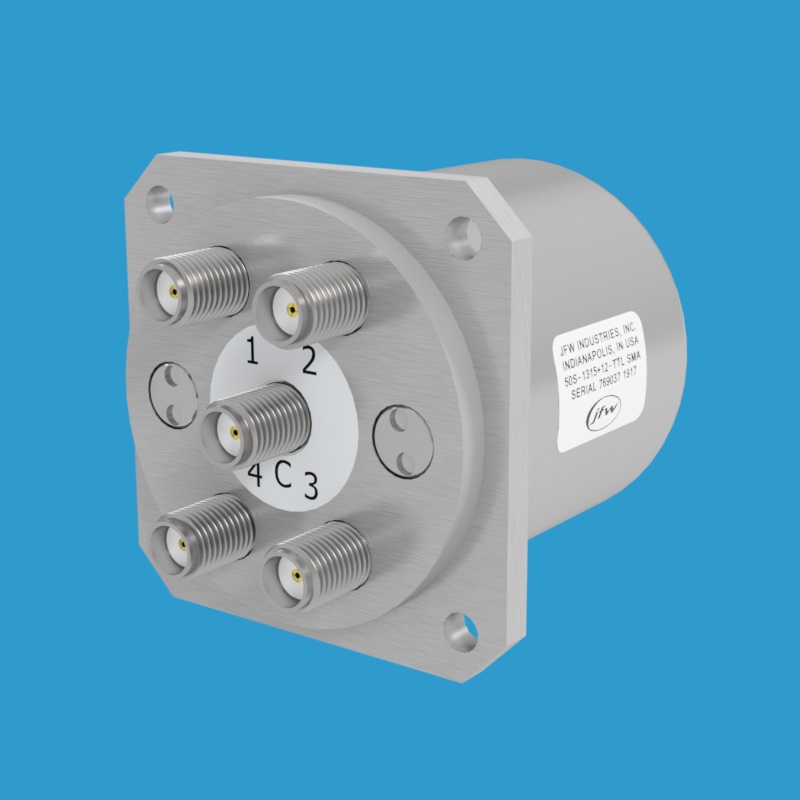

JFW Industries 50S-1315+XX-TTL SMA 1P4T射频开关 DC-18 GHz
品牌: JFW Industries
型号: 50S-1315+XX-TTL SMA
JFW Industries 50S-1315+XX-TTL SMA是一款TTL控制的50欧姆机电式1P4T射频开关，工作频率覆盖DC至18 GHz，配备SMA母头射频连接器。采用常开反射式设计，支持四路TTL信号独立控制，切换速度20毫秒，适用于多种射频信号路由与切换应用。
产品详情
产品概述
JFW Industries 50S-1315+XX-TTL SMA是一款TTL电平控制的50欧姆机电式1P4T射频开关，工作频率范围覆盖DC至18 GHz，配备SMA母头射频连接器。该开关采用常开（Normally Open）反射式设计，未使用端口呈反射状态，常开设计使开关具备全关断状态，确保信号路径的可靠隔离。
控制方式
该1P4T射频开关配备四条独立控制线，每条控制线通过TTL信号电平激活。在任意时刻，仅允许一条控制线处于激活状态，确保信号路径的**性和稳定性。
技术参数
- 型号：50S-1315+XX-TTL SMA
- 阻抗：50 Ohm
- 开关配置：1P4T（单刀四掷）
- 开关类型：常开型，反射式
- 频率范围：DC-18 GHz
- 切换速度：20 mS
- 射频连接器：SMA母头
- 直流供电：+12 Vdc / +15 Vdc / +24 Vdc / +28 Vdc
- 控制逻辑：TTL
