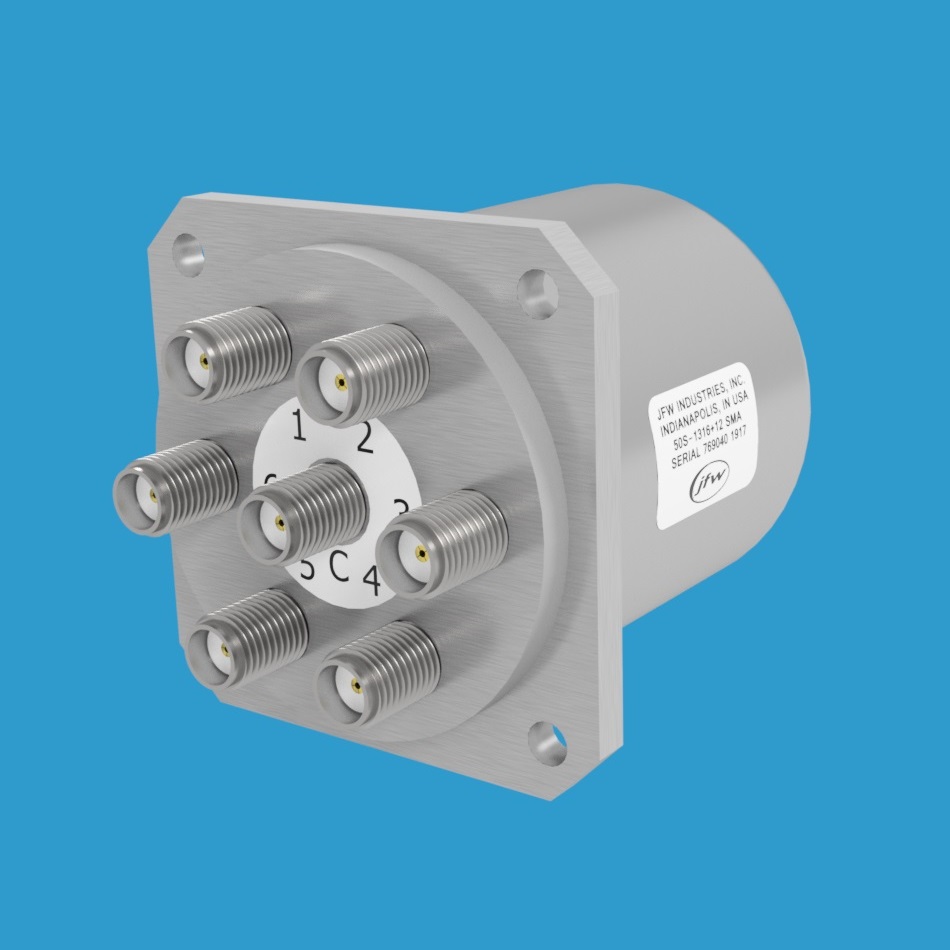

JFW 50S-1316+XX-TTL SMA 单刀六掷射频开关
品牌: JFW Industries
型号: 50S-1316+XX-TTL SMA
JFW 50S-1316+XX-TTL SMA 是一款采用TTL控制的50欧姆机电式单刀六掷（1P6T）射频开关，工作频率覆盖DC至18 GHz。配备SMA母头连接器，常开反射式设计，支持多种直流电源输入，适用于多通道射频信号路由应用。
产品详情
产品概述
JFW 50S-1316+XX-TTL SMA 是一款由TTL信号控制的50欧姆机电式单刀六掷（1P6T）射频开关，工作频率范围覆盖DC至18 GHz，配备SMA母头射频连接器。该射频开关采用常开设计，未使用的端口呈反射状态。常开设计允许开关处于“全关”状态，确保信号隔离与系统安全。
工作原理与控制
此1P6T射频开关配备六条控制线，每条控制线均通过TTL信号电平进行激活。在同一时间内，仅允许一条控制线处于激活状态，从而实现精确的单通道信号路由。
核心参数
- 品牌：JFW Industries
- 型号：50S-1316+XX-TTL SMA
- 阻抗：50欧姆
- 开关配置：单刀六掷 (1P6T)
- 开关类型：常开型，反射式
- 频率范围：DC-18 GHz
- 切换速度：20毫秒
- 射频连接器：SMA母头
- 直流电源供电：+12 Vdc, +15 Vdc, +24 Vdc, +28 Vdc
- 控制逻辑：TTL
