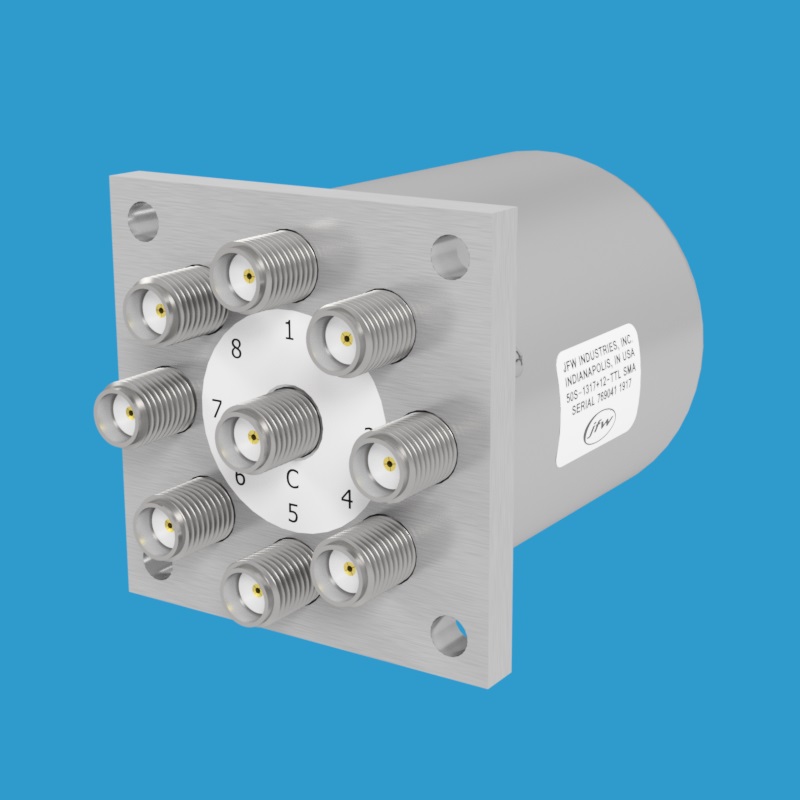

JFW Industries 50S-1317+XX-TTL SMA 1P8T射频开关 DC-18 GHz
品牌: JFW Industries
型号: 50S-1317+XX-TTL SMA
JFW 50S-1317+XX-TTL SMA是一款TTL控制的50欧姆机电式1P8T射频开关，工作频率覆盖DC至18 GHz，配备SMA母头连接器，采用常开反射式设计，支持多路独立控制。
产品详情
产品概述
50S-1317+XX-TTL SMA 是一款由 TTL 信号控制的 50 欧姆机电式 1P8T（单刀八掷）射频开关，工作频率范围覆盖 DC 至 18 GHz，并配备 SMA 母头射频连接器。
设计特点
- 常开与反射式设计：该射频开关为常开型，未使用的端口呈反射状态。常开设计允许开关处于全关状态，提供更高的系统灵活性。
- 独立控制线路：此 1P8T 射频开关配备八条独立的控制线，每条控制线均通过 TTL 信号电平进行激活，且同一时间只能有一条控制线处于激活状态，确保信号路由的精确性。
核心参数
- 品牌：JFW Industries
- 型号：50S-1317+XX-TTL SMA
- 阻抗：50 Ohm
- 开关配置：1P8T（单刀八掷）
- 开关类型：常开，反射式
- 频率范围：DC-18 GHz
- 开关速度：15 mS
- 射频连接器：SMA female（SMA母头）
- 直流电源：+12, +15, +24, +28 Vdc
- 控制逻辑：TTL
