JFW 50S-1360+XX SMA 1P3T射频开关 DC-18GHz

产品概述

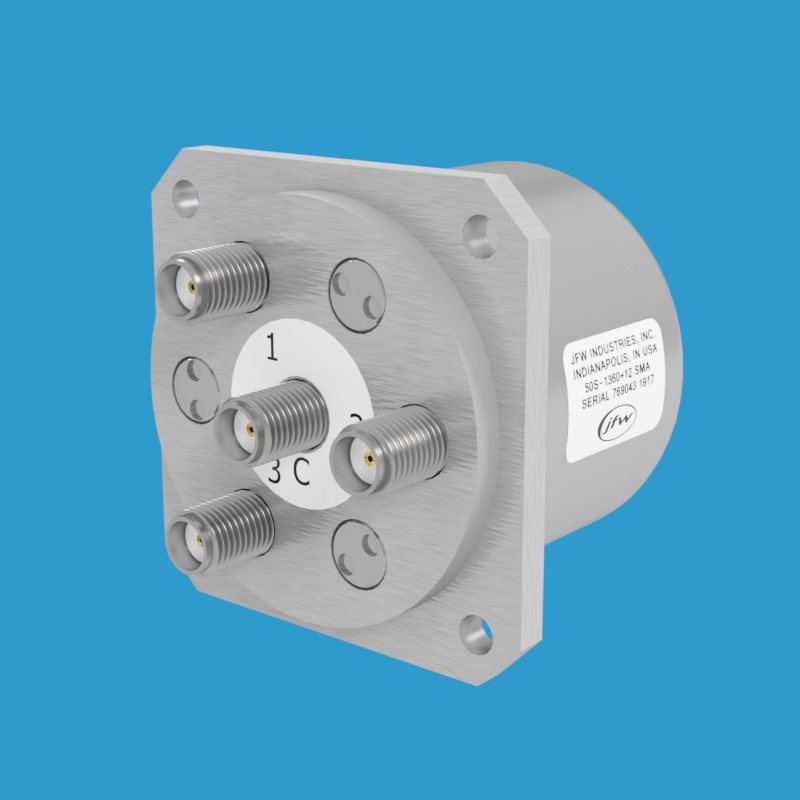

JFW 50S-1360+XX SMA是一款高性能50欧姆机电式1P3T（单刀三掷）射频开关，工作频率范围覆盖DC至18 GHz，配备SMA母头射频连接器。该开关采用常开设计，未使用端口为反射型，支持全关断状态，为信号路由提供灵活的控制方案。

主要特性

• 阻抗：50 Ohm
• 开关配置：1P3T（单刀三掷）
• 开关类型：常开型，反射式
• 频率范围：DC-18 GHz
• 切换速度：20 mS
• 射频连接器：SMA母头
• 控制电压选项：+12 Vdc、+15 Vdc、+24 Vdc、+28 Vdc

工作原理

该1P3T射频开关配备三条独立控制线，每条控制线通过指定Vdc信号电平（如+12 Vdc、+24 Vdc等）进行激活。同一时间仅允许一条控制线处于激活状态，确保信号路径的精确切换。常开设计使得在所有控制线均未激活时，开关处于全关断状态，所有端口均呈反射状态，有效避免信号泄漏。
