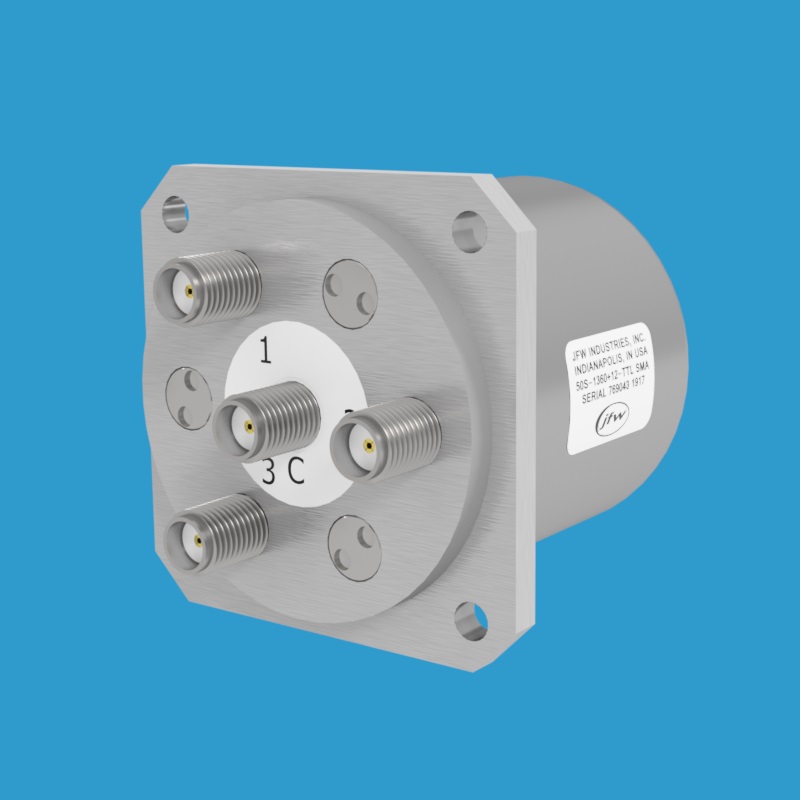

JFW 50S-1360+XX-TTL SMA 1P3T射频开关 DC-18 GHz
品牌: JFW Industries
型号: 50S-1360+XX-TTL SMA
JFW 50S-1360+XX-TTL SMA是一款TTL控制的50欧姆机电式1P3T射频开关，工作频率范围为DC-18 GHz，配备SMA母头射频连接器。采用常开和反射式设计，支持多种直流供电及TTL控制逻辑，适用于高频射频信号切换应用。
产品详情
产品概述
JFW 50S-1360+XX-TTL SMA 是一款由TTL控制的50欧姆机电式1P3T射频开关，工作频率范围覆盖DC至18 GHz，配备SMA母头射频连接器。该射频开关为常开型，未使用的端口呈反射状态。常开设计使开关具备“全关”状态。此1P3T射频开关具有三条控制线，每条控制线均通过TTL信号电平激活，且同一时间只能激活一条控制线。
核心参数
- 品牌：JFW Industries
- 型号：50S-1360+XX-TTL SMA
- 阻抗：50 Ohm
- 开关配置：1P3T（单刀三掷）
- 开关类型：常开、反射式
- 频率范围：DC-18 GHz
- 切换速度：20 mS
- 射频连接器：SMA female（SMA母头）
- 直流供电：+12 Vdc, +15 Vdc, +24 Vdc, +28 Vdc
- 控制逻辑：TTL
