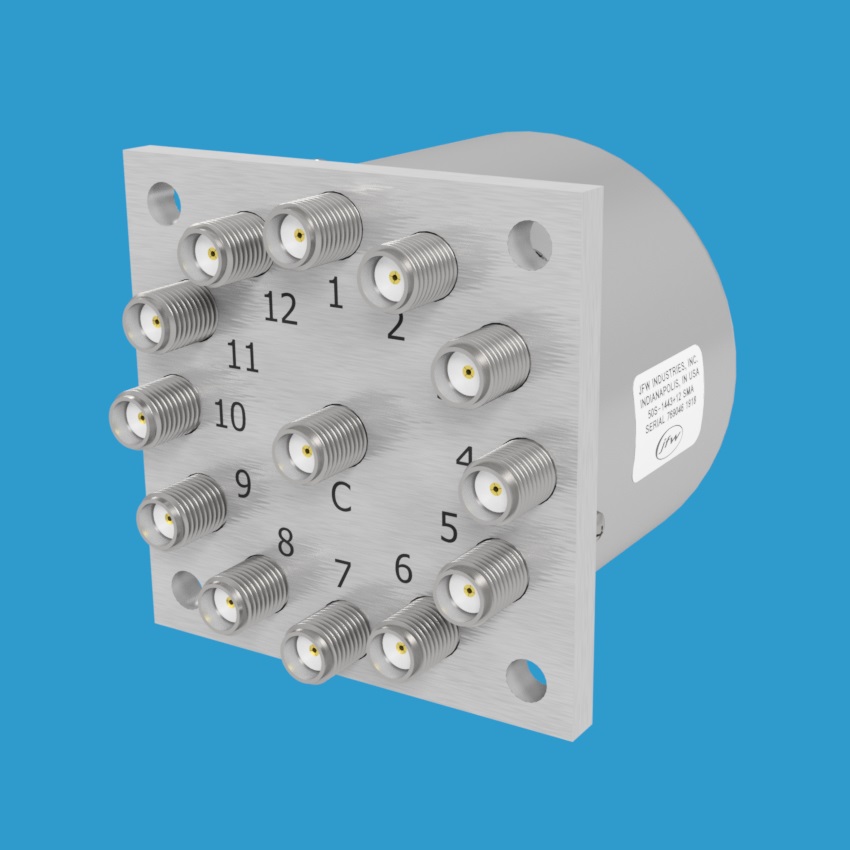

JFW Industries 50S-1443+XX SMA 1P12T射频开关 DC-18 GHz
品牌: JFW Industries
型号: 50S-1443+XX SMA
JFW Industries 50S-1443+XX 是一款50欧姆机电式1P12T射频开关，工作频率范围DC-18 GHz，配备SMA母头连接器，常开反射型设计，支持多种直流控制电压，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW Industries 50S-1443+XX 是一款50欧姆机电式1P12T射频开关，工作频率范围覆盖DC至18 GHz，配备SMA母头射频连接器。该开关采用常开型（Normally Open）设计，未使用的端口为反射型（Reflective）。常开设计使开关具备"全关"状态，确保信号通路的灵活控制。
技术规格
- 开关配置：1P12T（单刀十二掷）
- 阻抗：50欧姆
- 频率范围：DC-18 GHz
- 开关类型：常开型，反射型
- 切换速度：15毫秒
- 射频连接器：SMA母头
- 控制电压：+12Vdc、+15Vdc、+28Vdc
控制方式
该1P12T射频开关配备十二条独立控制线，每条控制线可通过+XX Vdc信号电平激活（如+12Vdc、+24Vdc等）。同一时间仅允许一条控制线处于激活状态，确保信号通路的精确切换与可靠隔离。
应用领域
该产品广泛应用于射频测试系统、天线切换矩阵、通信基站、信号路由及多通道射频切换等场景，是高频信号管理系统中的关键组件。
