JFW Industries 50S-1854+XX N 1P3T射频开关 DC-12.4 GHz
品牌: JFW Industries
型号: 50S-1854+XX N
JFW Industries 50S-1854+XX N 是一款50欧姆机电式1P3T射频开关，工作频率覆盖DC-12.4 GHz，采用N型母头连接器，常开反射式设计，支持多种直流控制电压，适用于射频信号路由与切换应用。
产品详情
产品概述

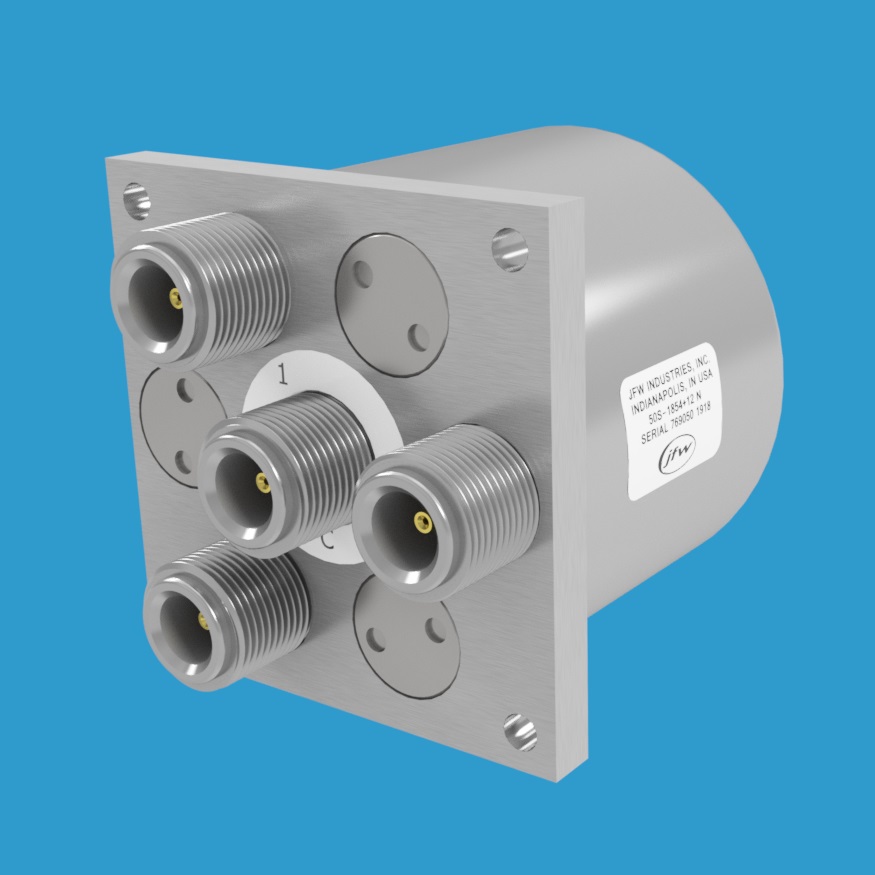

50S-1854+XX 是 JFW Industries 推出的一款 50 欧姆机电式 1P3T（单刀三掷）射频开关，工作频率范围为 DC-12.4 GHz，配备 N 型母头（N female）射频连接器。
工作原理
该射频开关采用常开（Normally Open）设计，未使用的端口为反射型。常开设计使开关具备"全关"状态，确保在未激活任何控制线时所有端口均处于断开状态，有效避免信号泄漏。
控制方式
该 1P3T 射频开关具有三条独立控制线，每条控制线通过 +XX Vdc 信号电平激活（如 +12Vdc、+15Vdc、+24Vdc、+28Vdc）。同一时间仅能激活一条控制线，确保信号路径的**性与可靠性。
主要技术参数
- 阻抗：50 Ohm
- 开关配置：1P3T（单刀三掷）
- 开关类型：常开型，反射式
- 频率范围：DC - 12.4 GHz
- 切换速度：20 mS
- 射频连接器：N 型母头（N female）
- 控制电压：+12 / +15 / +24 / +28 Vdc
