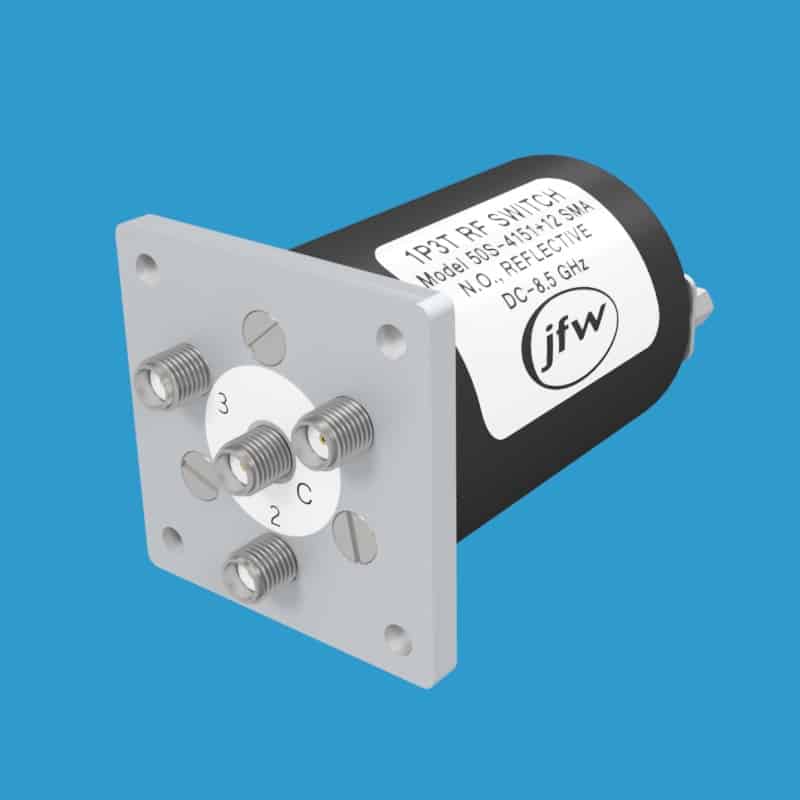

JFW 50S-4151+XX SMA 1P3T射频开关 DC-8.5 GHz
品牌: JFW Industries
型号: 50S-4151+XX SMA
JFW 50S-4151+XX SMA是一款50欧姆机电式1P3T射频开关，工作频率范围为DC至8.5 GHz，配备SMA母头连接器。采用常开反射式设计，支持+12Vdc、+24Vdc或+28Vdc控制电压，开关速度为15毫秒，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW 50S-4151+XX SMA是一款50欧姆机电式1P3T（单刀三掷）射频开关，工作频率范围覆盖DC至8.5 GHz，配备SMA母头射频连接器。该开关采用常开型设计，未使用端口为反射式，常开设计使开关具备"全部关闭"状态，适用于需要精确信号路由的射频系统。
技术特点
- 开关配置：1P3T（单刀三掷）
- 开关类型：常开型（Normally Open），反射式
- 阻抗：50欧姆
- 频率范围：DC至8.5 GHz
- 开关速度：15毫秒
- 射频连接器：SMA母头
控制方式
该1P3T射频开关具有三条控制线路，每条控制线路通过+XX Vdc信号电平激活（可选+12Vdc、+24Vdc或+28Vdc）。同一时间仅可激活一条控制线路，确保信号通道的准确切换。
