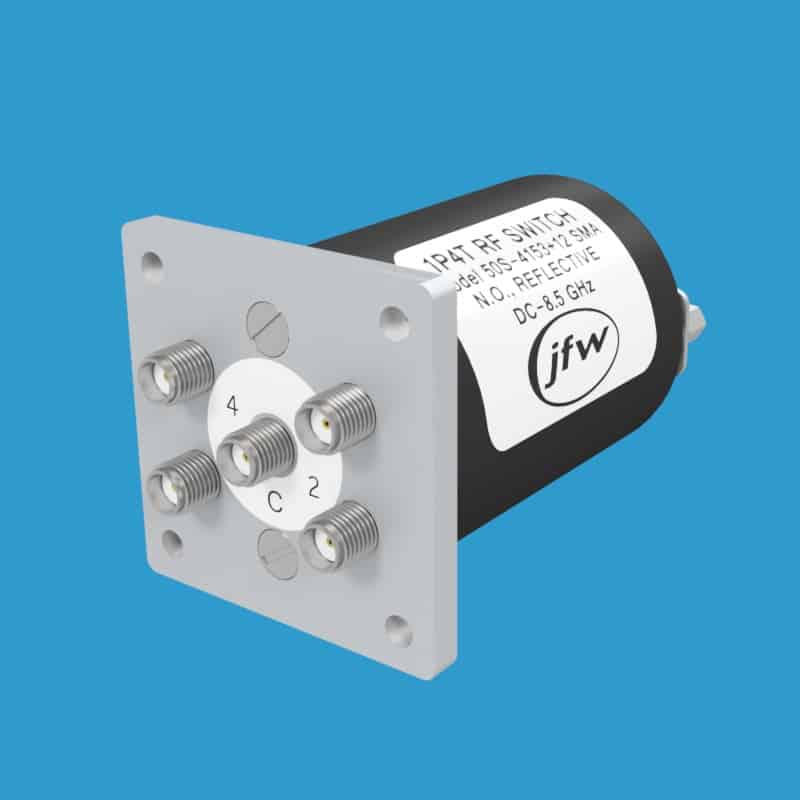

JFW 50S-4153+XX SMA 1P4T射频开关 DC-8.5 GHz
品牌: JFW Industries
型号: 50S-4153+XX SMA
JFW 50S-4153+XX SMA是一款50欧姆机电式1P4T射频开关，工作频率范围DC-8.5 GHz，采用SMA母头连接器，常开反射型设计，支持+12Vdc/+24Vdc/+28Vdc控制电压，具备四路独立控制线路，可实现全关断状态。
产品详情
产品概述
JFW 50S-4153+XX SMA是一款50欧姆机电式1P4T射频开关，工作频率范围为DC-8.5 GHz，配备SMA母头射频连接器。该开关采用常开（Normally Open）反射型设计，未使用端口呈反射状态。常开设计使开关具备"全关断"状态，适用于多种射频信号路由应用场景。
工作原理与控制方式
该1P4T射频开关配备四路独立控制线路，每路控制线路通过+XX Vdc信号电平激活（可选+12Vdc、+24Vdc或+28Vdc）。同一时间仅允许一路控制线路处于激活状态，确保信号路径的精确切换与可靠隔离。
主要特性
- 阻抗：50欧姆
- 开关配置：1P4T（单刀四掷）
- 开关类型：常开型，反射式
- 频率范围：DC-8.5 GHz
- 切换速度：15 ms
- 射频连接器：SMA母头
- 控制电压：+12 Vdc / +24 Vdc / +28 Vdc（可选）
- 控制线路：四路独立控制，单路激活
