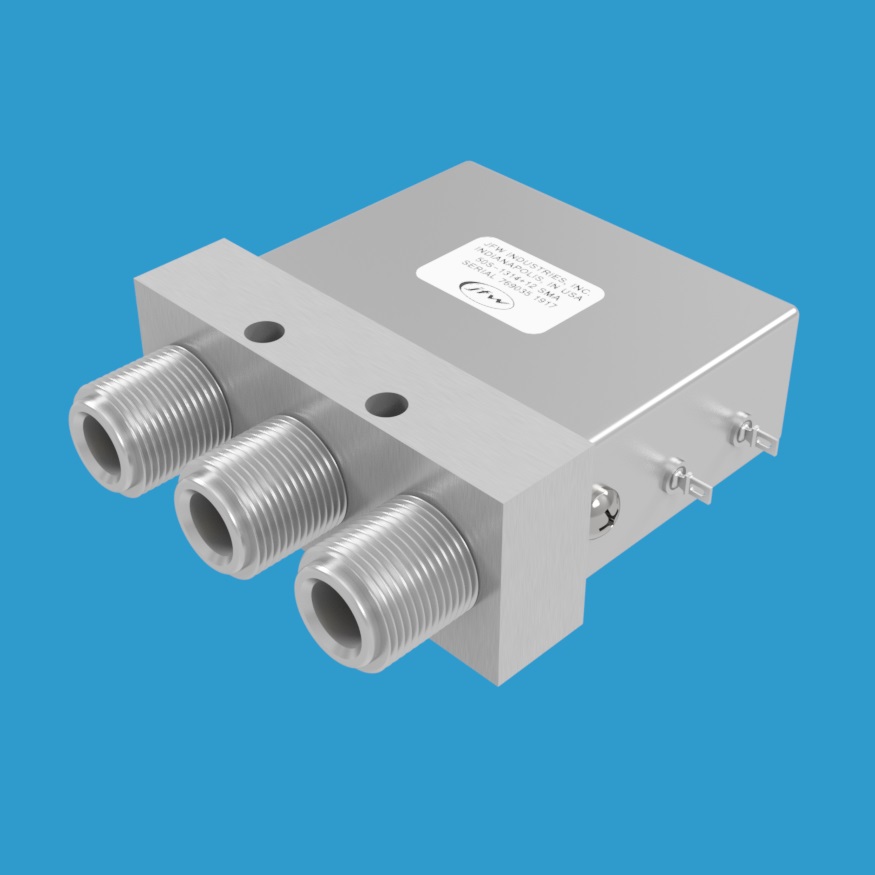

JFW Industries 50S-1314+XX N 1P2T 射频开关

产品概述

JFW Industries 50S-1314+XX N 是一款50欧姆机电式1P2T（单刀双掷）射频开关，工作频率范围覆盖DC至12.4 GHz，配备N型母头射频连接器。该型号具备故障安全（Failsafe）功能，未使用端口呈反射状态。故障安全路径为COM（公共端）至NC（常闭端）。

端口与控制

此1P2T射频开关包含三个射频端口：

• COM：公共端口
• NC：常闭端口
• NO：常开端口

该开关设有一条控制线，可通过+XX Vdc信号电平（如+12Vdc、+15Vdc、+24Vdc或+28Vdc）进行激活控制。

核心参数

• 阻抗：50 Ohm
• 开关配置：1P2T（单刀双掷）
• 开关类型：故障安全型（Failsafe），反射式（Reflective）
• 频率范围：DC - 12.4 GHz
• 切换速度：20 mS
• 射频连接器：N型母头（N female）
• 控制电压：+12, +15, +24, +28 Vdc
