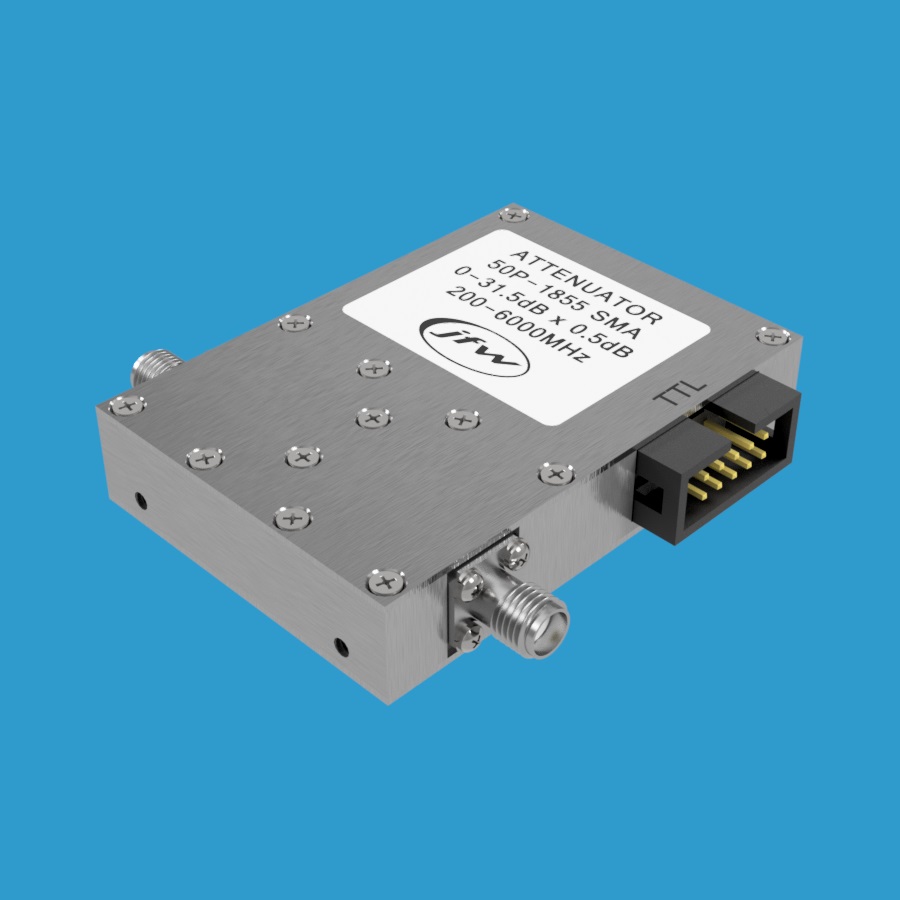

JFW Industries 50P-1855 固态可编程衰减器 200-6000MHz
品牌: JFW Industries
型号: 50P-1855
JFW Industries 50P-1855是一款50欧姆固态可编程衰减器，频率范围200MHz至6GHz，衰减范围0至31.5dB，步进0.5dB，采用TTL控制，配备SMA母头连接器，额定射频输入功率+27dBm，适用于射频测试与信号调节应用。
产品详情
产品概述
JFW Industries 50P-1855 是一款50欧姆固态可编程衰减器，衰减范围为0至31.5dB，步进精度为0.5dB。工作频率覆盖200MHz至6GHz，额定射频输入功率为+27dBm。该步进衰减器配备SMA母头同轴射频连接器，内部设有六个独立控制的衰减步进：0.5dB、1dB、2dB、4dB、8dB和16dB。
主要技术参数
- 型号：50P-1855
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0 至 31.5 dB
- 衰减步进：0.5 dB
- 频率范围：200 - 6000 MHz
- 切换速度：3 μs
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA 母头
- 独立衰减步进：0.5dB、1dB、2dB、4dB、8dB、16dB
TTL控制说明
每个衰减步进对应一条独立的TTL控制线，本型号共配备六条TTL控制线。TTL高电平将开启对应的衰减步进，TTL低电平将关闭对应的衰减步进。可同时使用多条控制线来设定组合衰减值。例如：激活7.5dB设定时，需将0.5dB、1dB、2dB、4dB控制线全部设为TTL高电平；激活18dB设定时，需将2dB和16dB控制线设为TTL高电平；将衰减器设定为插入损耗状态（即0dB设定）时，所有控制线须设为TTL低电平。
推荐配件
- 016-306-XX（DC电缆，10针母头转开线）
- 016-168-XX（DC电缆，10针母头转10针母头）
