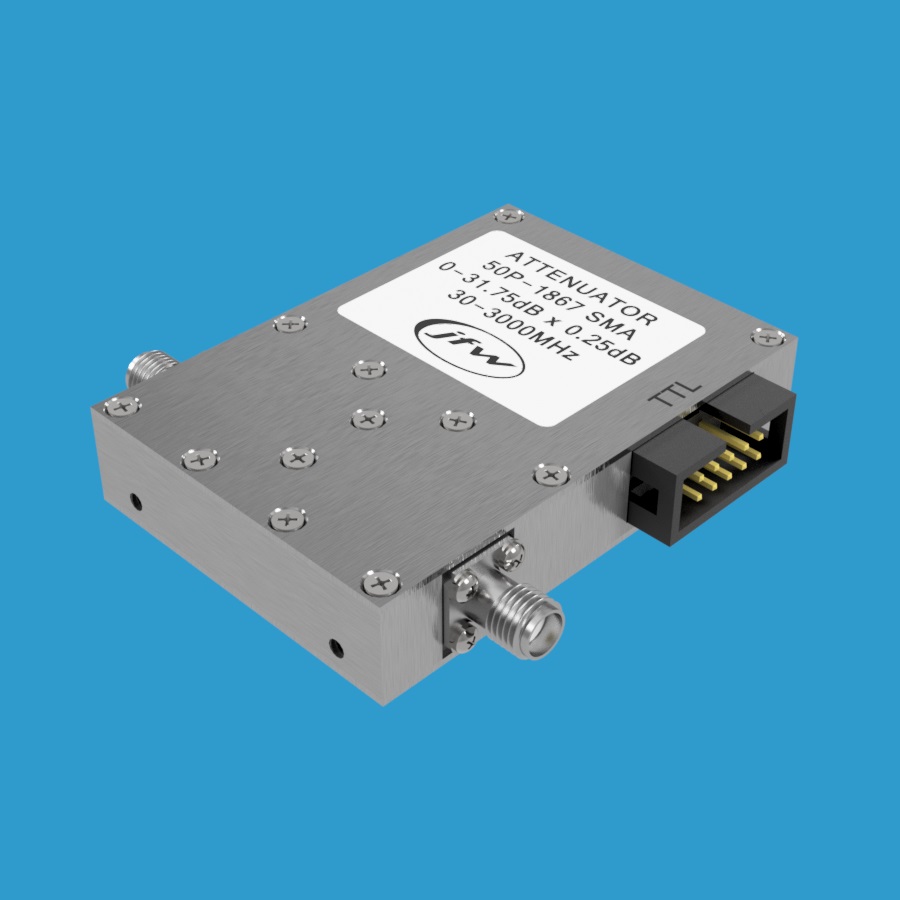

JFW Industries 50P-1867 固态可编程衰减器
品牌: JFW Industries
型号: 50P-1867
JFW 50P-1867 是一款50欧姆固态可编程衰减器，频率范围30-3000 MHz，衰减范围0至31.75 dB，步进0.25 dB。支持TTL控制，配备SMA射频连接器，适用于多种射频测试与控制系统。
产品详情
产品概述
JFW 50P-1867 是一款阻抗为50欧姆的固态可编程衰减器，衰减范围为0至31.75 dB，步进精度为0.25 dB。其工作频率覆盖30 MHz至3 GHz，额定射频输入功率高达+27 dBm。该步进衰减器配备SMA母头同轴射频连接器。衰减器内部包含七个独立控制的衰减步进：0.25 dB、0.5 dB、1 dB、2 dB、4 dB、8 dB 和 16 dB。
核心参数
- 型号：50P-1867
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减量：31.75 dB
- 衰减步进：0.25 dB
- 频率范围：30-3000 MHz
- 开关速度：3 uS
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA
TTL控制说明
每个衰减步进均对应一条TTL控制线，该型号共配备七条TTL控制线（具体控制引脚定义请参考外形图纸）。
- 高电平（TTL High）：开启对应的衰减步进。
- 低电平（TTL Low）：关闭对应的衰减步进。
- 组合控制：可同时使用多条控制线来设置组合衰减值。例如，要激活7.25 dB设置，需将0.25 dB、1 dB、2 dB和4 dB控制线均设为TTL高电平；要激活18 dB设置，需将2 dB和16 dB控制线设为TTL高电平。
- 零衰减状态：要将衰减器设置为插入损耗状态（即0 dB设置），必须将所有控制线设为TTL低电平。
推荐配件
016-306-XX（直流电缆，10针母头转裸线）
016-168-XX（直流电缆，10针母头转10针母头）
