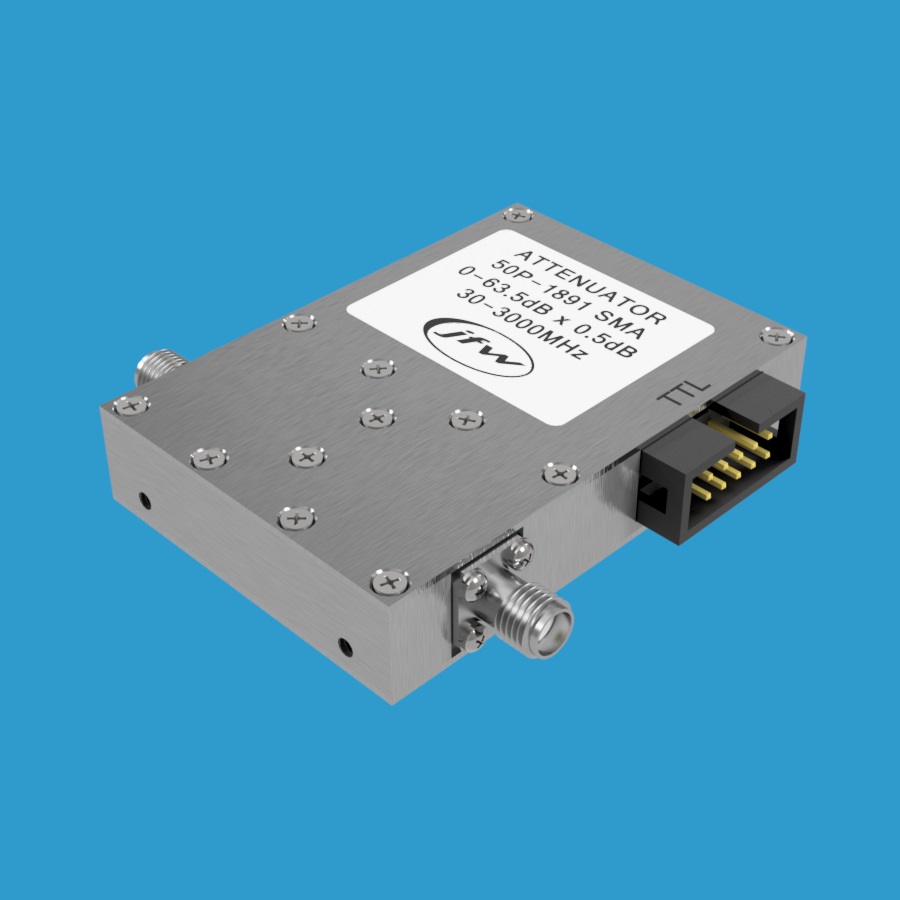

JFW Industries 50P-1891 固态可编程衰减器
品牌: JFW Industries
型号: 50P-1891
JFW 50P-1891是一款50欧姆固态可编程衰减器，频率范围覆盖30 MHz至3 GHz，衰减范围0至63.5dB，步进精度0.5dB。采用TTL数字控制，配备SMA连接器，额定射频输入功率+27 dBm，适用于各类射频测试与信号调节应用。
产品详情
产品概述
JFW Industries 50P-1891 是一款50欧姆固态可编程衰减器，衰减范围为0至63.5dB，步进精度为0.5dB。该器件工作频率覆盖30 MHz至3 GHz，额定射频输入功率为+27 dBm。采用SMA母头同轴射频连接器，适用于多种射频信号调节与测试场景。
主要特性
- 阻抗：50 Ohm
- 频率范围：30 MHz 至 3000 MHz (3 GHz)
- 总衰减范围：0 至 63.5 dB
- 衰减步进：0.5 dB
- 开关速度：4 μs
- 射频输入功率：+27 dBm
- 控制方式：TTL 数字控制
- 射频连接器：SMA 母头
衰减步进配置
该衰减器具有七个独立控制的衰减步进，分别为：0.5dB、1dB、2dB、4dB、8dB、16dB 和 32dB。通过组合不同的步进，可实现0至63.5dB范围内以0.5dB为增量的任意衰减值。
TTL 控制说明
每个衰减步进对应一条独立的TTL控制线，共计七条TTL控制线。控制逻辑如下：
- TTL 高电平：开启对应衰减步进
- TTL 低电平：关闭对应衰减步进
- 可同时使用多条控制线设定组合衰减值
- 例如：激活7.5dB设置时，需将0.5dB/1dB/2dB/4dB控制线全部设为TTL高电平
- 例如：激活18dB设置时，需将2dB/16dB控制线设为TTL高电平
- 将所有控制线设为TTL低电平，衰减器将处于插入损耗状态（即0dB设置）
推荐配件
- 016-306-XX — DC电缆组件（10针母头转裸线）
- 016-168-XX — DC电缆组件（10针母头转10针母头）
