JFW Industries 50P-1893 固态可编程衰减器
品牌: JFW Industries
型号: 50P-1893
JFW 50P-1893是一款50欧姆固态可编程衰减器，频率范围30-3000 MHz，衰减范围0至63dB，步进1dB，采用TTL控制方式，配备SMA射频连接器，开关速度3µS，适用于射频信号的精确衰减控制。
产品详情
产品概述

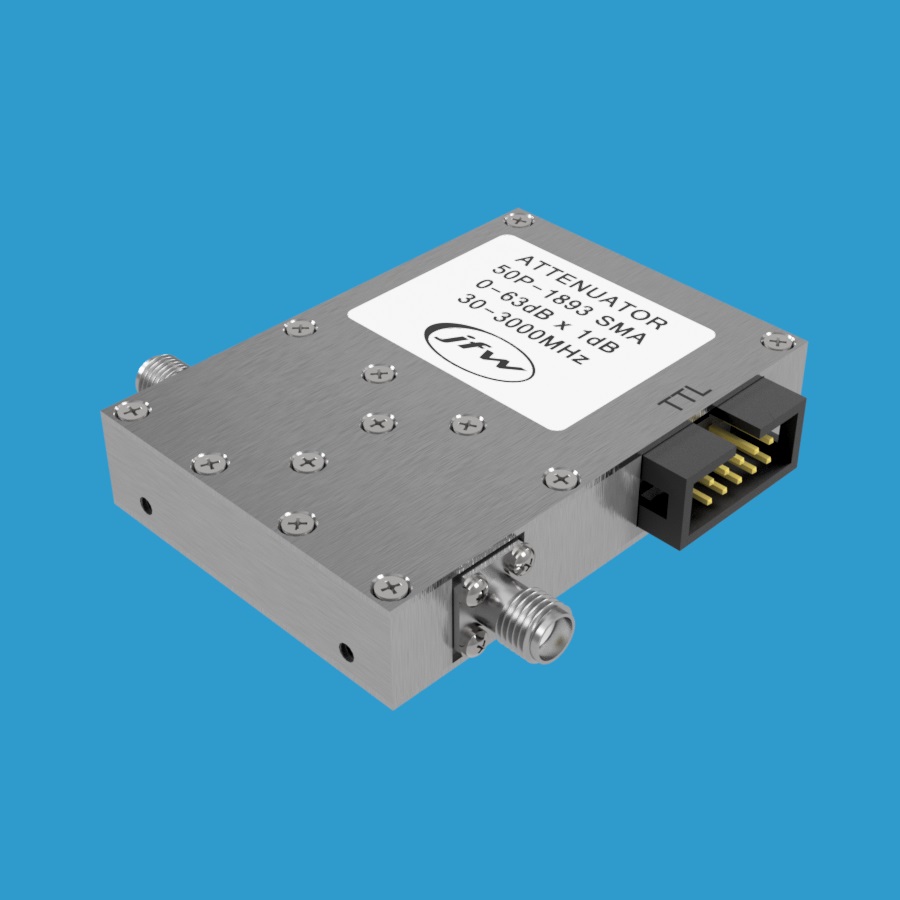

JFW Model 50P-1893 是一款50欧姆固态可编程衰减器，衰减范围为0至63dB，步进精度为1dB。工作频率覆盖30 MHz至3 GHz，额定射频输入功率为+27 dBm。该步进衰减器配备SMA母头同轴射频连接器，具有六个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB和32dB。
技术规格
- 型号：50P-1893
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0 至 63 dB
- 步进精度：1 dB
- 频率范围：30 - 3000 MHz
- 开关速度：3 µS
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
TTL控制说明
每个衰减档位对应一条TTL控制线，本型号共配备六条TTL控制线。TTL高电平将开启对应衰减档位，TTL低电平将关闭对应衰减档位。可同时使用多条控制线来设定组合衰减值。
- 激活7dB设定：需将1dB、2dB、4dB控制线全部设为TTL高电平
- 激活18dB设定：需将2dB、16dB控制线设为TTL高电平
- 设置为插入损耗状态（即0dB设定）：需将所有控制线设为TTL低电平
推荐配件
- 016-306-XX（直流电缆，10针母头转开线）
- 016-168-XX（直流电缆，10针母头转10针母头）
